Газ 3110 схема подключения тахометра 402 двигатель

Схема электрооборудования автомобилей ГАЗель с двигателями ЗМЗ-402, УМЗ-4215 (панель приборов старого образца).

Схема электрооборудования автомобилей ГАЗель с двигателями ЗМЗ-402, УМЗ-4215 (панель приборов старого образца).
  • Схема электрооборудования автомобилей ГАЗель с двигателями УМЗ-4216, ЗМЗ-40522 (панель приборов нового образца).
  • Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216 ГАЗель.

Схема электрооборудования.

1 – боковой указатель поворота; 2 – указатель поворота; 3 – фара; 4 – лампа переднего габаритного света; 5 – лампа фары; 6 – выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений); 7 – подкапотная лампа; 8 – светильники освещения задней части кабины (для автомобилей с двумя рядами сидений); 9 – светильник освещения передней части кабины; 10 – плафоны (плафон для ГАЗ-2705, -27057 с двумя рядами сидений) грузового салона; 11 – реле стартера; 12 – центральный (основной) блок предохранителей; 13 – генератор; 14 – стартер; 15 – реле-регулятор; 16 – выключатель аккумуляторной батареи; 17 – кнопка дистанционного выключателя аккумуляторной батареи; 18 – реле-прерыватель сигнализатора стояночного тормоза; 19 – выключатель зажигания; 20 – выключатель сигнализатора стояночного тормоза; 21 – датчик сигнализатора аварийного падения уровня тормозной жидкости; 22 – датчик сигнализатора перегрева охлаждающей жидкости; 23 – датчик указателя температуры охлаждающей жидкости; 24 – датчик указателя давления масла; 25 – датчик сигнализатора аварийного давления масла; 26 – выключатель ламп противотуманного света; 27 – центральный переключатель света; 28 – нижний блок предохранителей; 29 – выключатель электронасоса системы отопления (ГАЗ-33023; -330273); 30 – электронасос системы отопления (ГАЗ-33023; -330273); 31 – электродвигатель стеклоомывателя; 32 – звуковой сигнал; 33 – розетка переносной лампы; 34 – плафон платформы (ГАЗ-3302; -33021; -33027); 35 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027); 36 – выключатель зуммера (ГАЗ-3302, -33021, -33027); 37 – выключатель аварийной световой сигнализации; 38 – реле указателей поворота; 39 – верхний блок предохранителей; 40 – переключатель указателей поворота; 41 – комбинация приборов; 42 – указатель уровня топлива в баке; 43 – сигнализатор резерва топлива в баке; 44 – вольтметр; 45 – спидометр; 46 – счетчик суточного пробега; 47 – сигнализатор указателей поворота (зеленый); 48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный); 49 – сигнализатор разряда аккумуляторной батареи; 50 – сигнализатор включения блокировки межосевого дифференциала раздаточной коробки (для автомобилей типа 4х4); 51 – сигнализатор перегрева охлаждающей жидкости (красный); 52 – сигнализатор габаритного света (зеленый); 53 – сигнализатор дальнего света фар (синий); 54 – тахометр; 55 – указатель давления масла; 56 – сигнализатор аварийного давления масла (красный); 57 – указатель температуры охлаждающей жидкости; 58 – выключатель сигнала торможения; 59 – выключатель ламп света заднего хода; 60 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4); 61 – датчик указателя уровня топлива; 62 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления для фургонов с двумя рядами сидений (оранжевый); 63 – резистор электродвигателя дополнительного отопителя; 64 – радиоприемник; 65 – прикуриватель; 66 – переключатель электродвигателя вентилятора отопителя; 67 – электронасос системы отопления (для фургонов с двумя рядами сидений); 68 – электродвигатель дополнительного отопителя; 69 – электродвигатель отопителя; 70 – резистор электродвигателя отопителя; 71 – реле управления стеклоочистителя; 72 – электродвигатель стеклоочистителя; 73 – переключатель стеклоочистителя; 74 – задний фонарь; 75 – лампа указателя поворота; 76 – лампа габаритного света; 77 – лампа сигнала торможения; 78 – лампа света заднего хода; 79 – лампа противотуманного света; 80 – фонари освещения номерного знака; 81 – катушка зажигания; 82 – свечи зажигания; 83 – датчик-распределитель зажигания; 84 – коммутатор; 85 – блок управления ЭПХХ; 86 – микропереключатель системы ЭПХХ; 87 – электромагнитный клапан системы ЭПХХ.

Система зажигания ГАЗ-3110 с двигателем ЗМЗ-402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Датчик спидометра газ 3110 схема подключения

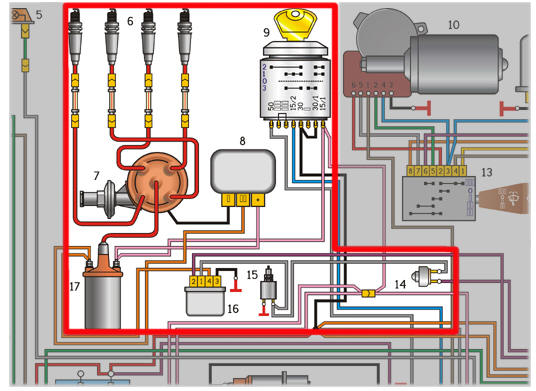

Схема системы зажигания двигателя ГАЗ 3110

У автомобилей с мотором ЗМЗ 402 другой подкапотный пучок электропроводки, и на ДВС нет многих датчиков, тех, что установлены на 406-ом движке.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.
  • На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

    Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

    У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

    Читать еще:  Что такое синхронный двигатель и асинхронный двигатель отличия

    Тахометр от Волги 3110
    После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.



    Подключение новой панели

    Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.


    Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

    Отсчет номеров соединений идет так: первый контакт — единственный непарный, вторым будет тот, который находится по диагонали снизу слева, если разъем расположен вертикально, а если горизонтально — то слева вверху по диагонали.

    Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

    Комбинация приборов на панели газ 3110
    Если вы хотя бы немного разбираетесь в электронном устройстве автомобиля, то самостоятельно подключить деталь не составит труда. В противном случае лучше заручиться поддержкой электрика или отправиться в ближайший автосервис за получением профессиональных услуг.
    Далее следует провести несколько простых манипуляций:

      Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.

  • Далее выкручиваем 6 креплений рулевой колонки.
  • Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
  • На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.
  • Теперь о нюансах подключения:

      Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

    Комбинация приборов ГАЗ нового образца 385.3801-10

  • Снова первый контакт, но теперь уже на XP2, также подключается на массу. Не подключим — постоянно будет гореть индикатор ABS.
  • Третий контакт от XP3 подсоединяется к постоянному «+» 12 В верхний блок предохранителей.
  • Тринадцатый контакт в XP3 подсоединяется к постоянному «+» 12 В на ближний свет.
  • В XP4 остается поменять контакты 3 и 5 местами. Не забудьте это сделать, иначе будет мигать кнопка проверки двигателя.

    Стартер

    С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

    Так выглядит стартер для автомобиля Волга 3110
    Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

    7.12. Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

    По ранним машинам, по рестайлингу, по всем «Крайслер». Книга сделана на основе заводских компоновочных чертежей. Конструкторы учли слабые места предшественницы — ГАЗ , и оснастили новую модель: Корректором фар с электроприводом; Подогревом форсунок омывателей лобового стекла; Двухрежимным обогревом заднего стекла.


    Схема освещения и оборудования в салоне 3. В связи с этим позволю себе отвлечься, и нагрузить читателя своим взглядом на изложение разными издательствами принципов написания книг по ремонту и обслуживаню ГАЗ Вернуться к оглавлению Стартер С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. В «Руководстве» ГАЗ электросхем нет вовсе. Исключение из общего правила — «За Рулем».


    Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание. Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего: Подкапотная схема проводки ГАЗ была основательно переделана; Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов см. В ней есть все, что надо знать. В «Руководстве» ГАЗ электросхем нет вовсе. Схема электрооборудования Газ (Волга) 31105

    Блок предохранителей

    На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

    Так выглядит блок предохранителей для ГАЗ 3110
    Блок удобно расположен, и менять предохранители очень легко. И в отличие от «Жигулевского» блок предохранителей стоит очень дешево.

    FakeHeader

    Схема электропроводки ГАЗ на инжектор с двигателем ЗМЗ Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено.


    Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. В связи с этим позволю себе отвлечься, и нагрузить читателя своим взглядом на изложение разными издательствами принципов написания книг по ремонту и обслуживаню ГАЗ Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду.


    Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя. Обрыв цепи. На всех остальных схемах они обозначены другим кодом см. Инжекторный вариант Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ


    Схемы из этих книг — точная копия заводских чертежей, только выполненых в цвете. В ней есть все, что надо знать.

    Отличия от предыдущей модели


    Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень. Устроен он чрезвычайно просто — представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

    Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Конструкторы учли слабые места предшественницы — ГАЗ , и оснастили новую модель: Корректором фар с электроприводом; Подогревом форсунок омывателей лобового стекла; Двухрежимным обогревом заднего стекла. Вернуться к оглавлению Стартер С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет.

    Их схемы — оригинальны для ГАЗ Как нет схем к дизельному двигателю по нему вообще нет ничего «волговского», только «Газель» и «Соболь». При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву. Схема включения электро вентилятора охлаждения радиатора автомобиля . Ч.2

    Датчик спидометра Газ 3110

    На Волгах 3110 могут быть установлены как пятиступенчатые КПП, так и четырехступенчатые. В зависимости от этого на них устанавливается определенная модель датчика. Если датчик не соответствует модели КПП, то спидометр показывать будет, но полную чушь. Поэтому если не работает спидометр на Газ 3110, в первую очередь поиск неисправности стоит начинать с датчика скорости.

    На пятиступенчатых моделях коробки передач устанавливались 6-импульсные датчики, а на четырехступенчатые Волги старого образца ставили датчик на 10 импульсов. Внешне они тоже отличаются. 10-импульсный датчик имел круглую форму корпуса, а 6-импульсный — квадратную.

    Подключение тахометра – схема и советы

    Нужен ли тахометр?

    Давайте попробуем посмотреть на ситуацию с каждой стороны. Начнем с негативной.

    Читать еще:  Датчик массового расхода воздуха для двигатель 406 инжектор

    Почему не нужен

    Для грузовых автомобилей характерен достаточно большой уровень шума в кабине. Источником шума является работа двигателя. Переключение передач осуществляется на слух. Если шум двигателя забивает громкая музыка или звуки улиц, то вполне комфортно можно двигаться и по спидометру. Как? Совершая переключения на определенной скорости. На трассе же необходимость постоянного переключения сводится к минимуму.

    Еще одна причина такого утверждения – коробка автомат. Вроде бы тогда и показания тахометра не нужны. Так ли это на самом деле? В большинстве ситуаций – так. Но есть и моменты, когда тахометр необходим даже с коробкой автомат.

    Почему нужен

    Пунктов здесь значительно больше. Для ручной коробки передач он важен. И вот почему.

    1. Начинающему водителю проще освоить машину и вычислять обороты на слух.
    2. Переключение в шумной обстановке становится намного проще и удобнее.
    3. Если во время движения машина неожиданно заглохла, например, на светофоре. Тахометр первым покажет отключение.
    4. Регулировка холостого хода на слух принципиально невозможна. Это свойство пригодится и для автоматической коробки.
    5. Плавающие обороты быстрее обнаружатся если присутствует сей замечательный прибор.
    6. Ранее обнаружение неисправностей различного рода напрямую зависит от функциональности прибора. Чем больше возможностей, тем лучше контроль.

    Будет ли мешать тахометр на грузовике? Разумеется, нет. В любом случае, на него можно будет просто не смотреть без необходимости.

    Советы для автомобилистов

    Назначение тахометра заключается в том, чтобы как можно точнее определять обороты коленчатого вала работающего двигателя. Но, тахометр автомобиля Газель, в некоторых случаях, начинает эти показания оборотов искажать.

    Например, при включении в работу указателей поворота, стрелка тахометра начинает дёргаться в такт работы реле поворотов, то же самое может происходить со стрелкой при работе двигателя на холостом ходу, а также при разгоне и торможении автомобиля. Причём диапазон колебаний может достигать 1000-1500 оборотов в минуту. При включении в сеть дополнительной нагрузки, тахометр может вообще прекратить работу, а бывает и такое, что стрелка вообще зависает в каком-то положении.

    Но определить, почему он так работает, самому водителю, достаточно сложно. Потому что необходимо знать, откуда тахометр получает сигнал. Например, если стоит 402-ой двигатель, то сигнал идёт с клеммы генератора. А ставят на Газель ещё и ЗМЗ 40524, УМЗ 4216, ГАЗ 5602, Chrysler 2.4L-DOHC. Дело ещё и в том, что на Газелях, могут стоять тахометры разных производителей, работающие от разных источников сигнала.

    Допустим тахометр 35.3813, устанавливаемый на части Газелей, может работать даже от двух типов сигналов: от сигнала с первичной цепи системы зажигания и от сигнала с коммутатора 6420.3734. В этом случае, чтобы понять, откуда идёт сигнал, нужна электрическая схема именно этой модели Газели. Иногда для того, чтобы устранить неисправность, бывает достаточно сбросить ошибки, с электронного блока управления или пошевелить контакты колодок электрической цепи тахометра.

    Исходя, из выше сказанного, можно сделать вывод, для того чтобы узнать почему не работается тахометр на Газели требуется, не просто автоэлектрик, а очень квалифицированный работник имеющий богатый опыт работы с электрооборудованием Газелей.

    3 комментария

    Газель 2008, двигатель 402, подтраивает , плавают обороты тахометра , при переключении на газ загорается и моргает чек , машина начинает тупить , в сервисе содрали деньги но причину так и невыявили. Подскажите пожалуйста

    Добрый день! Не упал ли уровень охлаждающей жидкости? Если упал — нужно искать причину(в таком случае обычно поднимается уровень масла). Если уровни в норме, то скорее всего стоит начать с регулировки клапанов. Для начала необходимо добиться стабильной работы двигателя на бензине. Когда двигатель будет хорошо работать на бензине — нужно будет сделать компьютерную диагностику газового оборудования (скорее всего у нее отдельные «мозги»), и получив информацию о неисправности — перейти к ее устранению.

    Приветствую, у меня газель 2009 года, с двигателем Крайслер, поставили родные мозги, проставил щиток приборов от бизнес, все хорошо было но недавно перестал работать тахометр. Что может быть? Заранее благодарю.

    Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

    Возможные трудности

    Сложностей с выбором достаточно много. Выбирая тахометр нужно уже определенно знать, где и что искать. Чем это вызвано? Разной комплектацией автомобилей, различным устройством двигателя и прочих составных. Иначе очень просто можно выбрать непригодный прибор, а чтобы он заработал, придется потратить много времени и усилий. К тому же потребуется понимание работы электрических схем и каждого элемента.

    По понятным причинам, удобнее всего будет происходить замена, а не установка чего-то иного. Но что только не придумают светлые головы?! Взять, например, тахометр КамАЗ.

    Мастера с легкостью устанавливают его на большинство моделей грузовых автомобилей отечественного и зарубежного производства. Разумеется, это требует некоторых изменений.

    На что нужно обращать внимание при выборе.

    1. Напряжение. 12 или 24 V.
    2. Количество цилиндров. На коробке будет сказано, с каким числом может работать тахометр.
    3. Топливная система. Для инжекторов и карбюраторов прибор разрабатывается отдельно и не является совместимым.
    4. Удобная шкала. Чтобы было достаточно и беглого взгляда или наблюдения боковым зрением.
    5. Вспомогательные функции. Речь идет о цифровых тахометрах, имеющих множество полезных измерений.
    6. Цена.
    7. Задачи. Нужно четко определиться, для каких целей будет совершена покупка.

    Помощь опытного продавца-консультанта не повредит при выборе и покупке. Но при заказе товара через интернет не всегда есть возможность получить качественную исчерпывающую информацию, а главное – максимально правдивую. Такие консультанты имеют своих постоянных клиентов и часто получают информацию о работе деталей и приборов из первых рук.

    Примечание

    Среди всех удобств особое место занимает лампочка-сигнализатор. Она загорается тогда, когда количество оборотов достигает достаточного уровня для оптимального переключения. Лампочки бывают двух типов.

    Первый – постоянное горение, второй – мигание. Опытные водители склонны к использованию мигающей лампочки.

    Как Подключить Тахометр На 402 Двигатель

    в качестве подключения дизельный двигатель тахометр

    Тахометр. это устройство, широко используемое на бензиновых и дизельных транспортных средствах. Это устройство используется для измерения скорости вращения (оборотов). коленчатый вал или генератор. Большинство современных автомобилей оснащаются стандартным тахометром прямо с завода.

    Необходимость установки тахометра на дизельном двигателе без посторонней помощи может быть вызвана различными причинами. Следует подчеркнуть, что схема подключения дизельного тахометра несколько отличается от аналогичного решения для бензинового двигателя. При выборе тахометра для дизельного двигателя эту функцию следует учитывать, поскольку тахометр для бензиновых агрегатов на дизельном двигателе работать не будет.

    Откуда поступает сигнал тахометра? двигатель

    Теперь для дизельные двигатели В продаже имеются электрические, цифровые и аналоговые тахометры, схема подключения которых обеспечивает ряд особенностей. Дело в том, что место подключение тахометра в подавляющем большинстве случаев работает дизельный двигатель.

    Почему дизельный двигатель не нужно вращать, потому что это бензиновый двигатель. Особенности и отличия дизельного двигателя от бензинового. Рациональный импульс.

    Подключение к устройству

    Основой механизма электрического тахометра является считывание электронных импульсов. В бензиновых установках считываются импульсы, которые в определенном количестве поступают на катушку зажигания. Что касается дизельного двигателя, показание производится с помощью специального терминала, расположенного в корпусе генератора.

    Как подключить провода тахометра к волге с мотором 4021

    Это видео о подключении тахометр

    в
    402
    -двигатель это.

    в качестве подключить тахометр на УАЗе

    подключение тахометра

    к подключить тахометр для дизельного двигателя рекомендуется выполнять работы на подъемнике или использовать смотровое отверстие. Вначале необходимо снять защиту с генератора, чтобы грязь не попала в устройство. Следующим шагом является визуальный осмотр катушки генератора с несколькими имеющимися клеммами. К этой клемме должен быть подключен контакт тахометра (входной провод), который обычно обозначается буквой «W».

    Читать еще:  Установка двигателя тойота на газель своими руками

    Также рекомендуется, чтобы отдельные источники дополнительно обеспечивали контактную цепь, которая идет от масляного насоса. Эта операция выполняется для того, чтобы тахометр после установки дал правильные показания, а также устранить другие проблемы. Отмечено, что в противном случае после достижения двигателем определенной частоты вращения коленчатого вала приборная доска может отображаться ложная сигнальная лампа, указывающая на критически низкое давление масла в системе смазки двигателя.

    Если клемма с маркировкой «W» изначально не присутствует на генераторе, то необходимо будет отдельно отключить отдельный контактный провод. Предварительно подготовленный провод должен быть надлежащим образом изолирован. Для облегчения доступа генератор должен быть полностью удален, так как он требует частичного анализа. После разборки будут видны провода (3 шт.), Идущие от обмотки генератора к выпрямителю, который также встроен в устройство.

    Вы можете прикрепить подготовленный провод к любому из этих контактов, а затем удалить его за пределами устройства. В конце ставится крышка генератора, сам генератор устанавливается обратно. Абсолютно необходимо убедиться, что выходной провод не соприкасается с движущимися элементами в конструкции генератора во время установки.

    Расположение

    Не все автопроизводители устанавливают в своих детищах тахометр. Как правило, это бюджетные варианты грузовиков. Но бывает всякое. Тем не менее постоянные модификации рано или поздно подтолкнут производителя создать версию и с тахометром. А значит, будет существовать панель приборов, включающая тахометр. Такое расположение считается одним из лучших вариантов, но стоит достаточно дорого.

    Выносные приборы могут располагаться там, где пожелает владелец. Но он должен быть всегда в поле зрения. Есть еще одно важное замечание. На место установки не должны падать солнечные лучи. Речь идет о пластиковых корпусах.

    Существуют еще и бесконтактные приборы. Но постоянно пользоваться ими из кабины грузовика невозможно. На пути лазерного луча не должно быть преград. Прибор никак не связан с электрической цепью автомобиля. Это означает, что он не зависит от элементов цепи, неисправности которых ухудшают работу подключенных тахометров. С помощью такого приспособления можно регулировать холостой ход и просматривать динамику работы. Помимо главного недостатка – возможности постоянного использования, вторым считается относительно высокая стоимость.

    Установка тахометра на автомобиль с бензиновым двигателем

    Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора. Нередко автолюбители используют выносной тахометр. Схема подключения тахометра выглядит так:

    • провод «минус» (как правило, он имеет черную изоляцию) – на массу машины;
    • провод питания (красного цвета) – соответствующая клемма замка зажигания;
    • провод, соединенный с измерительным входом прибора, – на клемму катушки зажигания, которая соединена с прерывателем трамблера (такой вариант актуален для авто с контактной схемой, если же применяется бесконтактная схема, третий провод тахометра соединяем с коммутатором напряжения).

    Как правило, тахометры оснащены подсветкой, которую рекомендуется подключать к «габаритам» машины (сделать это надо посредством специальной клеммы замка зажигания).

    Russia Cars

    Современные российские автомобили

    • Главная
    • Новое
    • Популярное
    • Карта сайта
    • Поиск
    • Контакты

    Разделы

    • Главная
    • Chevrolet Niva
    • Камаз
    • Москвич
    • ОКА
    • ВАЗ 2109
    • ВАЗ 2110
    • Волга
    • УАЗ 3163 Patriot

    Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

    Двигатель ЗМЗ-402 отличается от двигателя ЗМЗ-4062 системой зажигания. Интерактивная схема электрооборудования автомобиля с двигателем ЗМЗ-402 иллюстрирует блок системы зажигания. Остальные элементы и блоки см. в Схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.


    Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

    1 – указатель поворота 48 – реле-прерыватель указателей поворота
    2 – фара
    49 – выключатель аварийной сигнализации 3 – противотуманная фара 50 – датчик спидометра
    4 – звуковой сигнал
    51 – комбинация приборов 5 – боковой повторитель
    52 – спидометр
    6 – свеча зажигания
    53 – тахометр
    7 – распределитель зажигания 54 – вольтметр
    8 – транзисторный коммутатор 55 – контрольная лампа разряда аккумуляторной батареи
    9 – замок зажигания
    56 – лампа подсветки приборов 10 – электродвигатель стеклоочистителя 57 – контрольная лампа правого поворота 11 – реле стеклоочистителя 58 – контрольная лампа левого поворота 12 – электродвигатель насоса стеклоомывателя
    59 – контрольная лампа стояночного тормоза
    13 – переключатель стеклоочистителя 60 – контрольная лампа обогрева сидений 14 – выключатель системы ЭПХХ 61 – контрольная лампа габаритного света 15 – электромагнитный клапан ЭПХХ 62 – контрольная лампа дальнего света фар
    16 – блок управления ЭПХХ 63 – контрольная лампа падения уровня тормозной жидкости
    17 – катушка зажигания
    64 – указатель температуры охлаждающей жидкости
    18 – блок предохранителей в моторном отсеке
    65 – указатель уровня топлива 19 – стартер
    66 – контрольная лампа резерва топлива 20 – реле стартера
    67 – контрольная лампа перегрева охлаждающей жидкости
    21 – генератор
    68 – указатель давления масла 22 – регулятор напряжения 69 – контрольная лампа аварийного падения давления масла
    23 – датчик падения уровня тормозной жидкости
    70 – дублирующая контрольная лампа 24 – реле включения фар
    71 – выключатель плафона передней двери
    25 – центральный переключатель света 72 – плафон освещения салона 26 – выключатель сигнала торможения 73 – выключатель плафона задней двери 27 – выключатель света заднего хода 74 – датчик указателя давления масла 28 – выключатель звукового сигнала 75 – датчик контрольной лампы аварийного падения давления масла 29 – аккумуляторная батарея 76 – датчик контрольной лампы перегрева охлаждающей жидкости
    30 – штепсельная розетка 77 – датчик указателя температуры охлаждающей жидкости
    31 – подкапотная лампа
    78 – элементы обогрева сидений 32 – левый блок предохранителей 79 – выключатель обогрева сидений 33 – реле звукового сигнала 80 – реле обогрева сидений 34 – радиоприемник
    81 – выключатель обогрева жиклеров стеклоомывателя
    35 – выключатель лампы освещения вещевого ящика
    82 – прерыватель контрольной лампы стояночного тормоза
    36 – лампа освещения вещевого ящика 83 – выключатель контрольной лампы стояночного тормоза
    37 – электродвигатель антенны 84 – фонарь освещения багажного отделения
    38 – переключатель антенны 85 – элемент обогрева заднего стекла 39 – реле противотуманных фар 86 – электродвигатель вентилятора отопителя
    40 – выключатель противотуманных фар 87 – задний фонарь на крыле 41 – выключатель ламп заднего противотуманного света
    88 – задний фонарь на крышке багажного отделения
    42 – реле обогрева заднего стекла 89 – фонарь освещения номерного знака 43 – переключатель обогрева заднего стекла
    90 – дополнительный сигнал торможения 44 – переключатель вентилятора отопителя
    91 – жиклеры стеклоомывателя с электрообогревом
    45 – прикуриватель
    92 – выключатель системы диагностики контрольных ламп комбинации приборов 46 – правый блок предохранителей 93 – датчик указателя уровня топлива 47 – переключатель указателей поворота 94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

    Передняя фара — Замена лампы фары
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Повернуть в любую сторону и снять крышку 1 корпуса фары. 3. Отсоединить колодку с проводами от .

    Масляный радиатор — Установка
    ОБЩИЕ СВЕДЕНИЯ Установку проводят в порядке, обратном снятию. .

    Отопление и вентиляция салона
    ОБЩИЕ СВЕДЕНИЯ Предупреждение Нагревательный элемент обогрева заднего стекла потребляет большое количество электроэнергии. В связи с этим во избежание разрядки аккумулятора рекомендуется .

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
