Датчик холостого хода ВАЗ 2112 – замена без специалистов

Датчик холостого хода ВАЗ 2112 – замена без специалистов

Датчик холостого хода важен для автомобиля. Он обеспечивает исправную работу силового агрегата на оборотах вхолостую. Не позволяет ему заглохнуть, когда коробка передач находится в нейтральном или промежуточном положении.

Из чего состоит и как работает ДХХ

Датчик хода вхолостую – это регулятор (РХХ), который предназначен следить за процессом работы мотора. В холода желательно прогревать двигатель, даже если это инжектор. Лучше пусть он немного поработает в холостом режиме.

Датчик холостого хода ВАЗ 2112

Внешним видом он напоминает электромоторчик, состоящий из шагового электродвигателя, пружины и штока с запорной конусной иглой. Корпус датчика прикреплен двумя болтами к кожуху дроссельного узла автомобиля. Его функция аналогична инжектору, пропускающему больше или меньше топлива, – дозировать количество воздуха, поступающего в камеру сгорания при холостой работе. Осуществляется это путем изменения расположения иглы. Благодаря игле перекрывается специальный канал, предназначенный для подачи воздуха.

Во время работы двигателя на оборотах вхолостую от датчика позиционного коленчатого вала передается импульс контроллеру, который определяет требуемые обороты. Согласно этому, подаются команды РХХ об изменении объема воздушного потока в меньшую или в большую сторону.

Если при полностью закрытой дроссельной заслонке контроллер командует, что необходимо увеличить холостой оборот, регулятор подает сигнал изменить положение иглы. Происходит ее перемещение, при котором перекрывается совсем или частично входное отверстие. Оно служит для поступления воздуха в камеру сгорания, минуя узел дросселя, и перемешивается с топливом.

Симптомы неисправности датчика

Надежность работы топливной системы автомобиля во время холостого хода напрямую зависит от состояния регулятора. ВАЗ 2112 не имеет системы электронной самодиагностики, из-за этого на приборной доске не высвечивается предупреждений о возникающих сбоях. Определить наличие дефекта возможно по следующим симптомам:

  • после прогрева мотора количество оборотов не увеличиваются;
  • двигатель резко прекращает работу;
  • плавные обороты во время холостого хода;
  • машина плохо стартует, даже при нажатии на педаль газа;
  • при включении приборов, потребляющих большое количество энергии (фар, печки, магнитолы и т.д.) понижаются обороты;
  • мотор глохнет, если включена нейтралка или при переключении скоростей во время движения.

При появлении перечисленных симптомов можно сделать вывод, что в датчике ХХ неисправны отдельные детали или на них появился слой ржавчины. Тогда его необходимо заменить.

Методы тестирования устройства

Для тестирования датчика холодного хода на работоспособность нужно отсоединить от него штекер с кабелями и присоединить мультиметр в режим вольтметра. Далее проверяется напряжение, поступающее на РХХ. Минусовой щуп тестера подключают к массе (корпусу двигателя), плюс на снятую колодку к выводам А и D. После включения зажигания проверяются значения, выдаваемые на датчике ХХ, напряжение не должно быть ниже 12 В. При меньших значениях причина может быть в разряженном аккумуляторе, отсутствие напряжения говорит о разрыве в цепи.

Сначала проверяется электрическая цепь в целом, потом управляющий блок. Если неисправностей не выявлено, проверяют регулятор хода вхолостую. Подключают клеммы мультиметра, установленного в режим омметра, к выходам колодки. Схема подключения следующая:

  1. Изначально проверяют выходы А и В, потом С и D. При исправном устройстве показания должны быть равны 53-54 Ом.
  2. На следующем этапе проводят замеры на выходах А и D, В и С. Сопротивление близко к бесконечному – это норма.
Читать еще:  Как слить антифриз ваз 2114

Есть еще один способ проверки. Датчик снимается с авто, к нему присоединяется колодка. Пальцем нужно нажимать на иглу и следить за ее движением. Когда включается/выключается зажигание, на исправном устройстве игла начинает двигаться.

Иногда для восстановления работоспособности датчика ХХ достаточно его снять и почистить специальными средствами, например, очистителем карбюратора в баллонах или WD-40. На ватную палочку наносится средство, и тщательно обрабатываются контакты. Если много масляных пятен и грязи, средством чистится весь дроссельный узел. После чистки все детали должны хорошо просохнуть.

Как снять и заменить ДХХ: подробная инструкция

Если выявилось, что неисправен датчик холостого хода, то его нужно заменить новым. Процедура замены датчика несложная и по силам даже начинающему автолюбителю. Нужно заранее приобрести датчик. Для ВАЗ 2112 подходит РХХ с артикулом 2112-1148300.

Приобретать изделие лучше в специализированных магазинах. При покупке нужно обращать внимание качество нанесения шрифта и наличие голограмм, чтобы избежать подделки. Резиновая прокладка на оригинале красноватого оттенка, расстояние от корпуса до кончика иглы ложно быть 23 мм. На детали не должно быть механических повреждений, зазоров, люфтов, все элементы надежно соединены.

Для откручивания креплений понадобится крестообразная отвертка. Процесс замены представляет собой последовательность шагов:

  • Сначала нужно обесточить автомобиль, сняв отрицательную клемму с аккумулятора.
  • Затем нажимают на пластиковый фиксатор, отсоединяют колодку проводов и убирают ее в сторону, чтобы не мешала работе.

  • Затем с помощью отвертки выкручивают два болта,но не до конца. Окончательно выворачивают крепления руками, чтобы они не упали и не потерялись.

  • Далее вынимается неисправный датчик, зачищается посадочное место от пыли и загрязнений. Чтобы они не попали в отверстие.
  • Перед установкой нового устройства следует смазать моторным маслом уплотнительную резинку. Новый РХХ вставляют в отверстие пока он плотно не войдет.

  • Устройство закрепляют болтами. Затем присоединяют штекер с проводами, и подключают аккумулятор.

После окончания процедуры выполняют калибровку. Никаких усилий прилагать не нужно, всю калибровочную работу делает электронное реле. Нужно включить зажигание и дать поработать мотору несколько минут. После замены и калибровки оборот должны быть стабильными, не плавать, то увеличиваясь, то уменьшаясь. Силовой агрегат должен работать без сбоев. На холостым ходу коленвал должен вращаться в пределах 0,8±0,05 тыс. об/мин.

Особенности работы РХХ

На автомобилях ВАЗ-2112 с 16-клапанным двигателем устанавливается исключительно инжекторная система впрыска. Она управляется электронным блоком. Для нормального функционирования системы необходимо, чтобы в камеры сгорания поступала смесь в пропорции 14:1. Если она будет содержать меньше или больше бензина, мотор не сможет правильно работать. Но иногда просто необходимо, чтобы в топливную рампу поступало минимальное количество воздуха. Это нужно при запуске холодного двигателя.

И закрыть подачу воздуха на ВАЗ-2112 с 16-клапанным двигателем может одно устройство – регулятор холостого хода. Это электродвигатель шагового типа, который позволяет плавно открывать и закрывать воздушный канал. Причем форма у канала такая, что он перекрывается иглой в форме конуса. При работе регулятора датчик массового расхода воздуха контролирует суммарное количество, которое поступает в топливную рампу.

Читать еще:  Замена датчика холостого хода ваз 2114

Признаки неисправности

Регулятор холостого хода ВАЗ-2110 – конструктивно простой механизм, состоящий из шагового электромоторчика и подпружиненной иглы, смещение которой и приводит к изменению сечения канала.
Но несмотря на простоту конструкции, ломается эта деталь нередко. Симптомы поломки регулятора ХХ:

  • Нестабильные «плавающие» обороты коленвала при режиме работы «холостой ход»;
  • Несоответствие оборотов нормальному показателю (800-850 об/мин);
  • Самопроизвольная остановка силовой установки при отпускании педали газа;
  • Отсутствие повышенных оборотов при пуске «холодного» мотора (режим «прогрева»);
  • Просадка оборотов после создания нагрузки на бортовую сеть;

Примечательно, что такие симптомы «дает» также неисправность датчика положения заслонки (ДПДЗ). Распознать, какой из датчиков неисправен, достаточно просто.

Регулятор ХХ является исполнительным устройством, и «обратной связи» у него с ЭБУ нет. Поэтому под самодиагностику этот датчик не попадает. В результате, поломка регулятора проявляется только двигателем. Что касается ДПДЗ, то этот элемент проверяется системой, и в случае его неисправности будет загораться «Check engine».

Как снять датчик холостого хода ваз 2112?

Если на лицо все признаки неполадок, которые характерны для ДХХ, то устройство желательно снять, чтобы сначала сделать диагностику. ВАЗ 2112 располагает ДХХ, который имеет миниатюрный внешний облик. Механизм располагается в области посадки на конструкции дроссельной системы. Если возникает на то нужда, снять механизм не тяжело.

Снятие происходит так:

  • Автомашина ставится на ручник.
  • Отключается отрицательная клемма АКБ.
  • Отсоединяется группа контактов, присоединенных к датчику холостого хода.
  • Обязательно надо зачищать область, где соединяется датчик и корпус дросселя, для недопущения попадания посторонних частиц в зазор.
  • Открутить винты, фиксирующие ДХХ ВАЗ 2112.

Чистка РХХ

Любой нерабочий датчик холостого хода ВАЗ 2110 рекомендуется помыть, почистить, чтобы точно убедиться в его неисправности. Процесс очень простой, много времени не отнимет. Для выполнения работы необходим: очиститель карбюратора, WD-40. Выполняются следующие действия:

  • С датчика демонтируется колодка;
  • На обычную ватную палочку наносится любая из перечисленных чистящих жидкостей и тщательно проводится обработка контактов;
  • Открутить винты крепления датчика холостого хода;
  • Вынуть РХХ из посадочного места;
  • Выполнить осмотр датчика холостого хода. При обнаружении грязи черного цвета, масла, то кроме РХХ, необходимо выполнить чистку всего дроссельного узла. Если нет — брызнуть WD-40 или же очиститель на иглу с пружиной, тем самым выполняя очистку. Высушить датчик холостого хода ВАЗ 2110, 2112;
  • Перед установкой на место измерить расстояние между корпусом датчика холостого хода, его иглой, которое на исправном регуляторе равно 23 мм.

Когда РХХ ВАЗ десятого семейства не заработал в штатном режиме, то износились направляющие иглы, оборвался провод внутри корпуса. В данных случаях регулятор холостого хода подлежит обязательной замене.

На ВАЗ 2110 датчик холостого хода монтируется в порядке обратном демонтажу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Где расположен регулятор?

Датчик холостого хода вблизи на редакционной ВАЗ-2112 (124 двигатель)

Датчик холостого хода находится на корпусе блока дроссельной заслонки (БДЗ), ниже датчика положения дроссельной заслонки. Крепится он при помощи двух винтов накрест.

РХХ на дроссельном узле

Проверка датчика холостого хода

Для того, чтобы провести проверку на работоспособность РХХ, предлагаем вам прочитать эту статью, где очень подробно об этом написано.

Читать еще:  Замена колодок лада ларгус

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

  • очиститель (смазка) WD-40 или подобные чистящие средства для техники;
  • вата, чистая ветошь, тампоны.

  1. Датчик демонтируется полностью, с отсоединением колодки.
  2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
  3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Как заменить датчик холостого хода (ВАЗ 2109-2115) своими руками?

Перед началом работ в первую очередь необходимо обесточить бортовую систему автомобиля. Для этого нужно снять минусовую клемму с АКБ. Далее разъединяется колодка с проводами, идущими к датчику с дроссельного патрубка. От вас требуется нажать пальцем на пластиковую защелку-фиксатор.

После выкручиваются два крепежных винта, и снимается датчик с патрубка. Иногда здесь могут возникнуть проблемы – винт, который расположен рядом с ресивером, может выпасть при выкручивании. Чтобы этого избежать, рекомендуется сперва извлечь левый механизм крепления, после чего отвинчивать правый. На следующем этапе немного потяните датчик на себя и выкрутите правый винт. Благодаря такой последовательности, вы не растеряете крепежные элементы и существенно ускорите процесс демонтажа.

Итак, старый датчик успешно снят с автомобиля. Теперь необходимо на его место установить новый. В целом, монтаж ДХХ производится аналогично снятию, только в обратной последовательности. Однако перед работой специалисты рекомендуют нанести несколько капель моторного масла на уплотнительное кольцо. Делать это не обязательно, однако таким действием вы значительно упростите работу по установке датчика на свой автомобиль.

Установка

Предупреждение! Перед установкой нового регулятора необходимо убедиться, что игла клапана выступает не более чем на 23 мм.

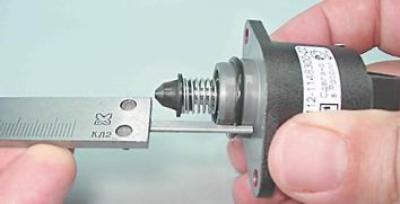

1. Штангенциркулем с глубиномером измеряем выступание иглы нового клапана.

2. Если выступание клапана более 23 мм, то утапливаем клапан в корпус следующим образом:

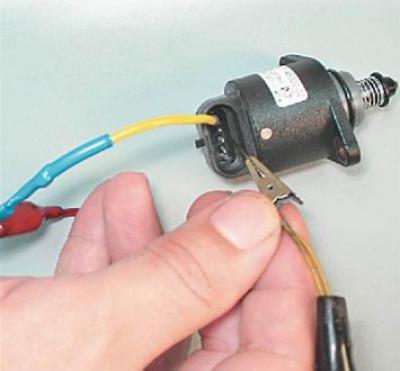

а) проводом соединяем положительный вывод аккумуляторной батареи с выводом D регулятора (соединение провода с выводом должно быть заизолировано);

б) оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С колодки жгута. Поскольку клапан движется очень медленно, касания выполняем многократно, воспроизводя работу импульсного источника питания.

3. Внешним осмотром проверяем состояние уплотнительного кольца. Поврежденное кольцо заменяем.

4. Устанавливаем регулятор в последовательности, обратной снятию.
