Тема: Помогите с подключением к ЦЗ на AUDI A6 2001 г

AUDI A 6 – 98 – 99-2002
ПИТАНИЕ 12В

+15 (плюс при зажигании)
ЧЕРНЫЙ в жгуте от замка.
СТАРТЕР
КРАСНЫЙ С ЧЕРНЫМ в жгуте от замка.
ACCESSORY
ЧЕРНЫЙ С ЖЕЛТЫМ в жгуте от замка.
ОБОГРЕВАТЕЛЬ/КОНДИЦИОНЕР
ЖЕЛТЫЙ С ЧЕРНЫМ в жгуте от замка.
ГАБАРИТЫ
СЕРЫЙ С БЕЛЫМ (+) за блоком предохранителей.
БЛОКИРОВКА ДВИГАТЕЛЯ
Форсунки – ЗЕЛЕНЫЙ С ЖЕЛТЫМ (на выходе из коробки, проверять).
Компьютер – ЧЕРНЫЙ С СИНИМ в коробке.
ТАХОМЕТР
ЗЕЛЕНЫЙ С СЕРЫМ на блоке катушки.
ДВЕРНЫЕ КНОПКИ
КОРИЧНЕВЫЙ С СИНИМ (-) на водительском плафоне под торпедой (американский вариант).
По отдельности:
водительская — ЗЕЛЕНЫЙ С ЖЕЛТЫМ
остальные — ЧЕРНЫЙ С КРАСНЫМ, ЧЕРНЫЙ С ФИОЛЕТОВЫМ, КРАСНЫЙ С СЕРЫМ
под водительским порогом.
КНОПКА БАГАЖНИКА

ЦЕНТРАЛЬ-НЫЙ ЗАМОК
1-й Вариант: Отрицательное управление (Рис.1)
Закрывание — КРАСНЫЙ С ЗЕЛЕНЫМ;
Открывание — СЕРЫЙ С БЕЛЫМ
2-й вариант: (с комфортом)
ЗЕЛЕНЫЙ С СИНИМ и КОРИЧНЕВЫЙ С ЖЕЛТЫМ из водительской двери.
Если в двери есть провод (-), по которому идет «комфорт» и вкл. Родная сигнализация, но ЦЗ после этого не открывается и сигнализация не снимается, то делать так:
1). В блоке под водителем подавать «+» для запитки дверных модулей (в блоке уже есть реле, так что внешнее в разрыв можено не ставить).
2). «Комфорт» – два провода (по паре окон на каждый).
3). ЦЗ – с кнопки на двери.
СТЕКЛОПОД-ЪЕМНИКИ

СТОП-СИГНАЛЫ
КРАСНЫЙ С ЧЕРНЫМ (+) на лягушке.
ЗАВОДСКАЯ СИГНАЛИЗАЦИЯ
Включение – ЗЕЛЕНЫЙ С КРАСНЫМ;
Отключение – КОРИЧНЕВЫЙ С БЕЛЫМ.

ВНИМАНИЕ! Цвета и расположение проводов могут отличаться от указанных выше. Данные сведения носят рекомендательный характер и требуют обязательной проверки !

Точки подключения автосигнализации на Audi A6 1998

Почти все подключения можно сделать в блоке комфорта, расположенном под ковром впереди сиденья водителя.

Концевик багажника (-) — белый/жёлтый в коричневом разъёме
Концевик дверей (-), с задержкой — коричневый/белый в первом чёрном разъёме (отдельный от всех разъём).
Повороты (+) — чёрный/зелёный, там же, где и концевик дверей
Открывание багажника (+), силовой — жёлтый/красный в чёрном разъёме, который расположен сразу после разъёма с концевиком дверей
Концевик капота (-) — серый/красный в чёрном разъёме, где меньше всего контактов

Тормоз (+) — красный/чёрный в голубом разъёме слева в ногах водителя

Управление центральным замком без комфорта и постановки родной сигнализации в охрану (-) — зелёный/белый (закрыть) и синий/белый (открыть) в жгуте из двери водителя.

Управление центральным замком с постановкой в охрану штатной охранной системы и её снятием (-) — синий/зелёный (закрыть, при увеличении импульса — комфорт), коричневый/жёлтый (открыть, первый импульс — открытие водительской двери, второй — остальных дверей) на блоке комфорта. При таком способе управления цз при автозапуске срабатывает штатная охранка.

Чтобы это исключить, можно замкнуть концевик капота на массу (тогда штатная сига вообще не будет вставать в охрану). Можно на время автозапуска разрезать провод управления клаксоном сиги (расположен в правом крыле в багажнике) — чёрный/жёлтый толстый провод в разъёме, где провод открывания багажника, и провод управления поворотами (черный/зелёный, куда цеплялись сигналкой).

Клаксон штатной сигнализации начинает срабатывать сразу при включении зажигания и работает минуту. Аварийка работает на всём протяжении, пока включено зажигание и ещё продолжает мигать 2 минуты после выключения зажигания.

Силовые цепи на замке зажигания.
+ 12 — красный
зажигание — чёрный
зажигание 2 — жёлтый/чёрный
стартер — красный/чёрный

Для обхода штатного иммобилайзера использовал обходчик SKY BIS-07. На замок 4 петли.

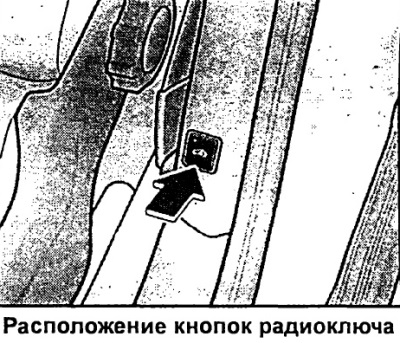

Отпирание и запирание автомобиля

  • Нажимать примерно 1 с кнопку А.

Запирание автомобиля

  • Нажимать примерно 1 с кнопку В.

Отпирание багажника

  • Нажимать минимум 1 с кнопку С.

Отпирание автомобиля подтверждается двукратным миганием фонарей указателей поворота. В течение примерно 60 с после отпирания автомобиля кнопкой А открыть двери или багажник, так как по истечении данного времени автомобиль автоматически запирается. Данная функция препятствует непреднамеренному и длительному отпиранию автомобиля.

На автомобилях с системой замков с центральным управлением и функцией дополнительной степени защиты при однократном нажатии кнопки А происходит отпирание только двери водителя и заправочного люка, а при двукратном нажатии всего автомобиля. При правильном запирании дверей и багажника однократно вспыхивают фонари указателей поворота.

Кроме того, при отпирании автомобиля включается управляемое ключом запоминающее устройство положения сиденья и зеркал. Воспроизведение запрограммированного положения сиденья водителя и наружных зеркал осуществляется автоматически.

Внимание. В запертом снаружи автомобиле с включенной защитой от взлома никто не должен оставаться — прежде всего дети, т.к. двери и окна изнутри не открываются. Запертые двери в экстренном случае препятствуют оказанию посторонней помощи находящимся в автомобиле людям — опасно для жизни!

Примечание

  • Пользоваться дистанционным управлением только при закрытых дверях и багажнике.
  • Пользование дистанционным управлением предполагает обязательный визуальный контакт с автомобилем.
  • Не нажимать кнопку запирания в автомобиле, пока ключ не вставлен в замок зажигания, чтобы не запереть непреднамеренно машину и не включить при этом охранную сигнализацию. Если это все-таки по неосмотрительности произошло, следует нажать кнопку отпирания.

Точки подключения автосигнализации на Audi A6 1998

Почти все подключения можно сделать в блоке комфорта, расположенном под ковром впереди сиденья водителя.

Концевик багажника (-) — белый/жёлтый в коричневом разъёме
Концевик дверей (-), с задержкой — коричневый/белый в первом чёрном разъёме (отдельный от всех разъём).
Повороты (+) — чёрный/зелёный, там же, где и концевик дверей
Открывание багажника (+), силовой — жёлтый/красный в чёрном разъёме, который расположен сразу после разъёма с концевиком дверей
Концевик капота (-) — серый/красный в чёрном разъёме, где меньше всего контактов

Тормоз (+) — красный/чёрный в голубом разъёме слева в ногах водителя

Управление центральным замком без комфорта и постановки родной сигнализации в охрану (-) — зелёный/белый (закрыть) и синий/белый (открыть) в жгуте из двери водителя.

Управление центральным замком с постановкой в охрану штатной охранной системы и её снятием (-) — синий/зелёный (закрыть, при увеличении импульса — комфорт), коричневый/жёлтый (открыть, первый импульс — открытие водительской двери, второй — остальных дверей) на блоке комфорта. При таком способе управления цз при автозапуске срабатывает штатная охранка.

Чтобы это исключить, можно замкнуть концевик капота на массу (тогда штатная сига вообще не будет вставать в охрану). Можно на время автозапуска разрезать провод управления клаксоном сиги (расположен в правом крыле в багажнике) — чёрный/жёлтый толстый провод в разъёме, где провод открывания багажника, и провод управления поворотами (черный/зелёный, куда цеплялись сигналкой).

Клаксон штатной сигнализации начинает срабатывать сразу при включении зажигания и работает минуту. Аварийка работает на всём протяжении, пока включено зажигание и ещё продолжает мигать 2 минуты после выключения зажигания.

Силовые цепи на замке зажигания.
+ 12 — красный
зажигание — чёрный
зажигание 2 — жёлтый/чёрный
стартер — красный/чёрный

Для обхода штатного иммобилайзера использовал обходчик SKY BIS-07. На замок 4 петли.

Читать еще:  Шкода октавия какой бензин заливать

Audi A6 C5 1997 Не работает ключ дистанционного управления штатной сигнализации. После замены замка зажигания и ключа на ауди а6, не работает центральный замок. Не работает личинка замка водительской двери. Приняли решение установки дополнительной сигнализации.
Содержание видео по таймкоду:
1:17 Распаковка сигнализации.
2:03 Защита проводки во время установки сигнализации.
2:32 Как разобрать обшивку под рулем.
3:55 Схема проводки центрального замка.
4:50 Точки подключения сигнализации ауди а6 с5.
6:00 Блок комфорта. Где расположен блок управления центральным замком.
6:38 Схема развязки концевиков дверей. Диоды на концевики дверей.
7:50 Поиск обрыва кабель трекером mastech ms6812.
14:37 Установка сирены сигналки.
16:30 Куда подключать поворотники на сигнализацию.
18:12 Программирование сигнализации сигма см 350 про.
22:28 Как настроить датчик удара.
23:52 Новый ключ ауди. Замена жала ключа зажигания. Как заменить чип иммобилайзера. Устройство выкидного ключа AUDI
Проводка 4B0 971 035 K Дверная коса 4B0971035K
Бюджетная автосигнализация Sigma SM-350 PRO

Группы в социальных сетях

Мое сообщество мастеров по вопросам ремонта

Комментарии к видео

молодец. но. я уже давно занимаюсь установкой сигналок и не считаю это прибыльной и основной работой. но для себя вывел такой закон работать только с известными марками сигналок старлайн, Шерхан, ягуар. в основном старлайн. если клиент привозит другую сигналку то отказываю. это вызвано проблемами при установке и обязательно после. дешманские сигналки долг не живут. а тот же старлайн делаю с закрытыми глазами и дам год гарантии на установку. да они дорогие, но проводка это вам не шутки

Попробуйте при зачистке проводов кусаски держать другой стороной. Первым делом закрепляйте блок сигнализации так чтоб он не помешал при зборке салона и уже от туда тяните провода. Про фирму изготовителя сигнализации уже ниже писали.

Полезное видео. Молодец. Лайк. Ну а сигнализация с косяками получается. На такую тачку конечно хорошую надо сигнализацию ставить. )))

сделай себе диодную подсветку, если найдешь провода к ней как раньше к электрич бритве, в форме пружины длинной, провода,и штекер от автозарядки для телефона, к диодной ленте прилепи и замотай магнит волосатой изолентой.И будет маленькая, компактная подсветка на магните, работать от прикуривателя, когда сигналку ставишь, удобно. Магнитишь на кузов при установке сигналки, ярко, все видно.

Если бы я знал о существовании кабель-трекера, я бы мог столько проблем решить которые были за мою жизнь, это просто пипец.

Иван, можно Вас попросить сделать обзор на приборы, которыми пользуетесь, а именно на лабораторный блок питания, прибор для проверки свечей зажигания(Устройство изнутри, от чего питается(12 или 220В), стенд для теста генераторов.
Продолжайте радовать нас своими интересными видео, удачи в работе и жизни !

Є питання, навіщо було спаювати диодний міст, якщо є плафон в салоні, який спрацьовує від будь якої дверки в авто(1провод ).

А ключи привязать к блоку комфорта не судьба?

Класс!Мастер знает свое дело! молодец!

Не подумай что критика. А не проще ли было разобрать личинку и переточить пины? Делается это обычным натфелем. И хозяину приятно и тебе плюс в карман

Че за номера на машине липовые?. Или это специально для видоса сделали дабы не палить настоящий номер?

Все круто, молодец, но в основном точки подключения стандартны и известны, как пример можно взять точки с сайта старлайн и проанализировав схему перенести на свой вариант сигнализации

Бери 1407 они копеечные, или что-то подобное. А вообще-то, лучше на плафон. Не доведи боже BMW, там с аварийкой еще 4 развязать придется.

Мне кажется, что проще было-бы подключиться к центральной кнопке закрытия-открытия дверей, Чем к каждой двери отдельно

Всё отлично, молодец(хотя я пропаиваю). В записях перепутал, 30 плюс, 31 минус.

ИВАН Привет СПАСИБО ЗA ПОДСКАЗКУ с Отключением AВS на Пассатб3 Все СУПЕР Но в схему отключения я ДОБАВИЛ TRY-12v DC и PBS-101 Теперь Алгоритм работы AВS такой При каждом запуске Мотора Она включается автоматически При нажатии на кнопку Отключается Все КРОМЕ НАСОСА p s Время работы насоса несколько СЕКУНД С УВАЖЕНИЕ ДИМА ..

Иван постоянный плюс это 30, а минус это 31, у тя наоборот не путай, еще 15 это плюс при зажигании появляеться.

Иван здравствуй, озвучивай пожалуйста какова цена проделанной работы!

захотят угнать угонят. имхо. за видос палец вверх

те кому нужно те знают где она стоит ю думаю это не секрет

  • ⇥ Автовоспроизвидение

Установка камеры заднего вида и мультимедиа. SsangYong Rexton.

Audi A6 Avant полная проверка электрооборудования

Не заводится Ауди А8

Подсветка днища лимузина. Lincoln Town Car

Не работают замки дверей. Часть1 (Разборка VW Passat B5)

Как самому установить сигнализацию с автозапуском StarLine A91 на Bighorn ДимАСС

Passat B3 моноинжектор не заводится. Заливает.

Как сделать ТОРМОЗА автомобиля намного ЛУЧШЕ

ТОЛЬКО ПРОФИ ЗНАЮТ ПРО ЭТИ 15 АВТОТОВАРОВ С ALIEXPRESS

Audi A6 USB Флешка вместо CD чейнджера

Подборка жести на СТО #8

как вытащить машину из грязи Сделай и себе это простое и полезное устройство. оно точно пригодится

Имеете свой собственный автомобиль и постоянно следите за автомобильными компаниями? Любите копаться в движках и приводах, разбирать и чинить машины? Или же делаете это по нужде, потому что Ваше «корыто» неспособно исправно работать? Тогда этот раздел специально для Вас, тут контент полностью посвящен автомобильным любителям. Обзору новых автомобилей, а также новостям автомобильного мира.

Основной автомобильный контент состоит из различных обзоров на современные машины. Определенные люди покупают те или иные автомобили, или же берут их в прокат, а потом демонстрируют своим зрителям способности той или иной машины. Такие обзоры подойдут тем, кто очень сильно любит железки и собирается себе приобрести достойную машину, а потому находится в процессе выбора. Однако большинство таких обзоров представляют довольно субъективный взгляд, и такую точку зрения зачастую не стоит перенимать как истину в последней инстанции.

Следующую строчку видеороликов в этой тематике занимают различные автомобильные новости. Тут вы запросто сможете разузнать о новинках этого года. Посмотреть красивые и увлекательные тест драйвы, устроенные создателями, и внимательно вчитываться в технические характеристики. Такой контент довольно приятен и очень информативен. Порой он помогает в выборе автомобиля куда лучше, чем обзоры от довольно сомнительных лиц. Пусть чаще всего это и рекламные ролики, которые расхваливают свой товар, но у вас же есть голова на плечах? Технические характеристики все равно от Вас не спрячешь.

Однако самым зрелищным и интересным тест драйвом может быть только гонка. И этого добра в достатке на этой категории, ведь транспорт и гонки — это буквально неразлучные вещи. Даже, казалось бы, неприспособленные к гоночным условиям машины умудряются поучаствовать в уличных гонках. А порой видеоролики с записью таких гонок попадают в интернет и соответственно на нашу страничку. Драйв, скорость, лихие и рисковые водители удивят вас своей изобретательностью, виртуозностью и мастерством. Впрочем, тут можно встретить видеоролики с официальными гонками.

Читать еще:  Регулировка клапанов хонда цивик 4д

Также не стоит забывать и о лайфхаках для водителей, и различных секретах, которые помогут либо отремонтировать часть автомобиля, либо же предотвратить поломку. Просматривая подобный контент, Вы можете подчеркнуть для себя множество нового и полезного. Существуют даже различные шоу для любителей автомобилей, такие как Тачка на Прокачку. Где настоящие мастера, превращают ужасную машину в превосходное средство для передвижения. И вообще есть множество интересного контента для автомобилистов.

Можно отметить и автомобильный юмор, интересные ситуации на дорогах, ДТП и прочие интересности которые попали в объектив любительской камеры, и сейчас красуются в виде видеороликов на нашем сайте. Такого рода ролики отлично подойдут для разрядки и поднятия настроения.

В этом разделе каждый автолюбитель найдет для себя то, что ему понравится. В этом разделе собраны, действительно, качественные ролики, не только в плане картинки, но и в плане информационной составляющей. Желаем Вам приятного просмотра.

  • Обратная связь
  • po smel a in @ m y imp er ial iya . b y .com .de
  • © 2016-2020
    Online Media Service

Подключение

Типичная схема подключения головного устройства в автомобиле Ауди выглядит вот так:

Автомагнитола для Ауди А6 и других моделей и схема подключения

А это другая схема:

Автомагнитола для Ауди А6

Распиновка

Что касается распиновки, то она выглядит следующим образом:

  • На разъем 4 идет питание, если поворачивается ключ в ЗЗ в положение ACC;
  • На 5 идет провод усилителя;
  • Антенна или подсветка на 6;
  • На 7 постоянное питание;
  • На 8 – минусовой провод.

Примечание. Осуществив подключение магнитолы в Ауди по этой схеме, получим следующую картину: устройство будет включаться не только кнопкой, но и при повороте ключа в положение 1.

Автомагнитола delta audi

Что касается динамиков, то проводку надо соединять с ними так:

  • 5/6 разъемы – это фронт/правый;
  • 7/8 – фронт/левый.

Если подключается внешний усилитель, то общая картина будет выглядеть так:

  • Разъемы 1/2 – тыловая акустика;
  • В разъем 3 надо вдеть один провод, разделенный на 4 части (подразумевается подключение 4-канального усилителя);
  • 4/5 – фронтальная акустика;
  • 6 – питание.

Адаптер

Сегодня можно купить различные полезные штуки, чтобы значительно повысить функционал автомагнитол Ауди старых моделей. Так, можно приобрести специальный адаптер для штатных головных устройств, который позволит слушать музыкальные композиции с SD-карт и флешек USB.

Примечание. Адаптер подключается в специальное место сзади штатных магнитол.

Специальный адаптер и схема его подключения

Вот так в итоге будет выглядеть схема подключения, осуществленная посредством адаптера (Yatour).

Примечание. Динамики и усилитель можно подбирать другие, но на наш взгляд Алпайн впереди, Хертц сзади и усилитель Блаупункт превратят салон вашего Ауди в мечту меломана. Если еще добавить к общей картине сабвуфер, то это только плюс.

Автомагнитолы audi a3

Установка автомагнитолы выполняется обязательно со снятием металлической рамки (если она имеется). Что касается проводки, то ее можно, так сказать, «окультурить» изолентой.

Audi a4 b6 автомагнитола

Штатные автомагнитолы при подключении могут нуждаться в вводе кода.
Ниже приводится инструкция, как и что делать:

  • Включаем автомагнитолу;
  • На экране высвечивается окошечко с просьбой ввести код (SAFE или что-то подобное);
  • Надо одновременно нажать на кнопки «RDS»/«TP» и удерживать их до тех пор, пока на дисплее не появится число «1000»;
  • Вводим код для определенной модели штатной автомагнитолы Ауди с помощью кнопок/цифр.

Примечание. Может понадобиться нажимать на одну и ту же кнопку, например на 1 два раза, чтобы подтвердить ввод.

  • После высвечивания на дисплее требуемого кода, нажимаем и удерживаем «RDS»/«TP»;
  • Магнитола должна включиться.

Audi chorus автомагнитола

Установка Pandora 3910 GSM сигнализации на автомобиль Audi A6

  • 23 сентября 2017 11:06:33
  • Отзывов:
  • Просмотров: 4059

Сигнализация Pandora DXL 3910 Pro полностью управляет центральным замком, видит все концевики дверей, капота и багажника.

На автомобилях с ключом, выпуска 2005-2011г. — необходимо разбирать замок зажигания и выводить для имитации работы родного ключа.

Особенности:

Полная поддержка Slive режима (работа со штатным брелоком).

Доводчик всех четырех стекол.

Запуск двигателя с родного ключа.

Установка сигнализации с автозапуском Pandora 3910 на Audi A6.

Разбираем салон, кикпанели, лицевую панель. И самое главное снимаем замок зажигания.

Разобранный замок зажигания с электронной платой.

Выводим провода для релейной имитации работы замка зажигания Audi A6.

Общее количество точек пайки составляет 44 штуки.

Если вы никогда не делали подобной работы, советую посмотреть стоимость нового замка.

Общая схема распайки приведена ниже. Картинка выдернута из интернета, рисовать свою — нет желания.

Внимание! На схеме ошибка — самая ближняя линия (где режем желтый провод) это ACC (работает в обратной логике) красный провод с блока реле необходимо подсоединять к синему выводу.

Упаковываем теперь уже отдельный модуль зажигания и выводим провода для подключения автозапуска на сигнализацию Pandora 3910.

Провод под термодатчик и сирену проложен через штатные уплотнительные резинки.

Провода в подкапотном пространстве обязательно защищаются гофрой.

Функции, которые реализуются сигнализацией Pandora DXL 3910 Pro по протоколу CAN приведены на схеме ниже:

Точки подключения Audi A6 при установке сигнализации Pandora 3910:

Can шинаОранжево/зеленый, оранжево/коричневыйНа блоке ВСМ (левая сторона под рулем)
+12Vкрасно/желтый ?На блоке ВСМ ?
ACC, зажигание, стартерсогласно распайке замка зажиганияСамодельный релейный модуль
Поворотникикоричнево/красный ?На блоке ВСМ
Педаль тормозаКрасно/черный ?На выключателе педали
БлокировкаНа блоке предохранителей

Если Вы ищите — Установка сигнализации с автозапуском Уфа на автомобиль Audi A6, можете смело приезжать к нам, в Установочную студию «Sabbas».

Мы професионально устанавливаем сигнализации и даем полную гарантию, как на саму система, так и на работу — 5 лет.

Ждем вас по адресу: г. Уфа, ул. Коммунистическая, 116 (недалеко от ТК «Гостинный Двор»)

Пошаговое руководство активации скрытого меню в автомобиле Audi A6

  • Блок 5F (для MMI 3G) ->10-Адаптация -> выбираем канал №6 -> и меняем значение с «0» на «1» -> Тест -> Сохранить -> Назад -> Выход из контроллера -> Готово
  • Далее перезагружаем MMI, для чего одновременно зажимаем на 2-3 секунды кнопки 1+2+3, отпускаем их, зверёк перезагрузится.

Теперь для входа в инженерное меню MMI следует одновременно зажать кнопки Car+Setup примерно на 5-6 сек. И. вуаля. Вот оно, Hidden Menu

Активация функции Bluetooth в автомобиле Audi A6

Переходим в diagnose -> далее settings -> ищем строку AMI/AUX и меняем значения в зависимости от целей, которые преследуем — в моём случае это no AUX/AMI BT/no AMI.

Хотя, думаю всё получилось бы и в таком виде no AUX/no AMI BT/no AMI, т.к. здесь BT завязан как-то с AMI, которого нет. Но раз уж активировать BT, то по полной

В строке Tel settings misc выбрал так: no WLAN/no NAD/BT/HFP

Читать еще:  Как отключить сигнализацию ягуар

В строке Microphones — выбираем Microphones 2 connected или Microphones 3 connected. Работает всё и в том, и в другом случае. Это, как я понял, имеет значение, если в авто есть SDS (голосовое управление)

C помощью шнурка лезем в блок 5F, далее Адаптация и в канале 17 вместо «0» ставим «1», сохраняем

На данном этапе работ по активации у нас подключена трубка, мы сможем набирать номер, дозваниваться до абонента и слышать его, но микрофон будет недоступен, то есть нас никто не услышит. Давайте разбираться как исправить это.

Установка микрофона громкой связи в Audi A6

Идеальным местом для установки микрофона системы громкой связи в автомобиле является плафон освещения на потолке автомобиля. Для установки микрофона нам потребуется приобрести комплект микрофонов.

  • Комплект микрофонов 4L1035711J (комплект из 2-х микрофонов: 1 для акустической системы BOSE + 1 для громкой связи телефона (или для голосового управления, куда захотите его задействовать, тем он и будет).
  • Если необходимо организовать и громкую связь, и голосовое управление, то нужен такой комплект 4L1035711G

На фото 3 микрофона:

  • плоский микрофон (синий);
  • плоский микрофон (черный);
  • цилиндрический микрофон (черный для системы BOSE)

Также нам потребуется приобрести дополнительный коннектор для подключения к микрофонам 6Q0972706 (на схеме ниже этото коннектор имеет обозначение T6ao)

Эта ответная часть к коннектору, которая соединяет микрофоны (синяя с розовой вставкой)

3. Фишка в квардлок, что в «голове» MMI в бардачке 3B7035447A (на схеме ниже этот коннектор имеет обозначение T12aс)

Вот так выглядит сам Quadlock. Он располагается с тыльной стороны блока ММИ, который находится в бардачке.

Стрелкой показано, куда надо добавить этото ответный коннектор для подключения микрофонов к устройству.

4. 8K0051434 проводка на ОДИН микрофон. В том случае если есть необходимость в подключении двух микрофонов 4L1035711G, то необходимо прокладывать два кабеля.

Для изготовления соединительного кабеля нам потребуется отрезок двухжильного экранированного провода сечением 0.35-0.5 мм2 и 4 пина N90764701. Если микрофона 2. то пинов 8

5. Для качественной фиксации аудио кабеля под декоративной накладкой правой стойки автомобиля идеально подойдут детали 8E0971848F или 3D0971838N.

6. Оригинальная «мохнатая» изолента для внутрисалонных работ 000979950 (бывает оказывается изолента и для работ под капотом, они разные)

После того как мы проложили кабель от микрофонов до модуля, необходимо соеденить коннекторы, ниже на схеме вы можете ознакомиться с подключением.

По BOSE. у кого изначально он был — ничего не меняем, просто добавляем пины микрофонов (вам и покупать ответные фишки не надо, т.к. они уже есть)

Если BOSE нет, то и смысла подключать этот микрофон никакого нет


Затем снимаем бардачок, декоративную накладку правой стойки автомобиля и разбираем плафон освещения. Инсталлируем микрофончик, протягиваем провод от блока освещения салона до «головы» в бардачке, собираем всё в обратном порядке и можем наслаждаться результатом проделанной работы.

Документация по установке сигнализаций Фольксваген Ауди Шкода Сеат

Установка сигнализации на VW Golf 3 (rus.) Фотоотчет
Поделюсь опытом установки сигнализации Mongoose AMG770 на свой Гольф 3. Предупреждаю сразу, основная цель отчета — получить удобное управление ЦЗ с брелка. Говорить о безопасности, используя такую древнюю сигнализацию бессмысленно.
VW Гольф 3, Венто — собираем обходчик иммобилайзера (rus.) Фотоотчет
Устанавливая сигнализацию с автозапуском, я столкнулся с иммобилайзером. При использовании автозапуска необходимо каким либо методом обойти, обмануть, продублировать, отключить данное устройство. Метод «отключить» не рассматривался, т.к. какая-никакая, а все же защита. Отключить электрически вообще отпадало, потому что разбираться с восстановлением защищаемых цепей не было ни времени, ни желания. Приклеить чип на замок зажигания тоже не хотелось, потому что в этом случае иммобилайзер становился бесполезной «приблудой».
Volkswagen Golf 3 / Vento 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 3 / VW Vento
VW Golf 3: Alarm System (eng.) Заводская сигнализация (from Sep 1997)

Volkswagen Golf 4 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 4 / VW Bora
Volkswagen Golf 4 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 4 / VW Bora

Установка сигнализации Pandora 3100 в VW Passat B5 (rus.) Фотоотчет
Данная сигнализация устанавливалось лично на мой автомобиль VW Passat B5 1,8 ADR 1997 г. (зеленая подсветка приборов), АКПП, седан, Бинар5С.
Volkswagen Passat B5 1997-2000: Alarm fitting instruction (eng.)
Подключение дополнительной сигнализации.
Volkswagen Passat B5 1997- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5
Volkswagen Passat B5 1997.9- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5

Volkswagen Passat B5 GP 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5.5
Volkswagen Passat B5 GP 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5.5

Volkswagen Polo 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2000- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo

Volkswagen Caddy 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Caddy
Volkswagen Caddy 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Caddy

Установка сигнализации с автозапуском на Volkswagen Sharan / Seat Alhambra / Ford Galaxy) (rus.) Фотоотчет
Сразу оговорюсь, сигнализацию ставил не с целью оградить авто от угона, благо машины у нас не сильно угоняют, а с целью дистанционного открывания дверей, так как личинка на водительской двери стала подавать тревожные признаки поломки. Так же полезно знать когда пинают по твоей машине когда ты гуляеш по рынку. Ну и совсем комфортно садится в уже прогретую машину когда ее завел из дома, допивая чай.
Volkswagen Sharan 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Sharan 2000- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Sharan 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan

Volkswagen Transporter 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter
Volkswagen Caravelle 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Caravelle
Volkswagen Caravelle 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Caravelle
Volkswagen Transporter T5 2003-> Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter T5
Volkswagen Transporter T5 2003-> Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter T5

Volkswagen LT 35 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW LT 35
Volkswagen LT 35 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW LT 35
Volkswagen LT 35 2001- Car Alarm (eng.)Еще один
Схема установки автосигнализации на VW LT 35

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
