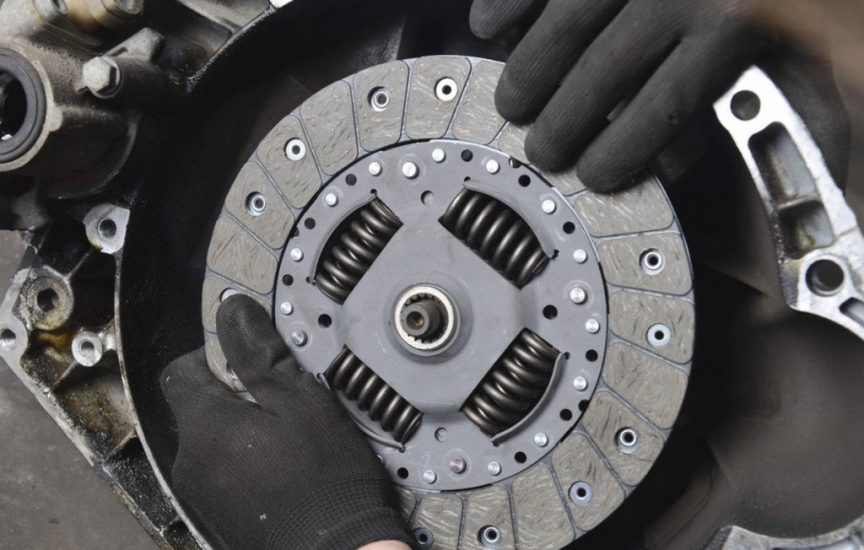

Лада Гранта» – замена диска сцепления, признаки неисправности

«Лада Гранта» – замена диска сцепления, признаки неисправности

Иногда есть желание самому заменить неисправный механизм, но многие не знают, как поменять диск сцепления на Гранте и не хотят обращаться в автосервис. Но этот процесс не такой простой, как кажется. Поэтому у многих автовладельцев возникает масса вопросов при ремонте. Для замены диска сцепления «Гранты» необходимо демонтировать тросовую либо кулисную коробку передач.

Автовладельцам необходимо знать, как на «Лада Гранта» осуществляется замена диска сцепления и каковы признаки его неисправности.

Тросик сцепления: как работает привод

На автомобилях может устанавливаться два типа привода включения и выключения сцепления:

  • тросовый механический привод;
  • рычажный гидравлический привод.

При этом тросовый привод выключения сцепления повсеместно используется на бюджетных авто с передним приводом. Именно такой трос сцепления на Гранту установил производитель. Указанный трос отвечает за соединение педали с вилкой.

Когда водитель нажимает на педаль сцепления, происходит смещение вилки. В свою очередь, вилка отводит диск сцепления (сцепление выключается), двигатель и трансмиссия рассоединяются, благодаря чему сцепление Лада Гранта «размыкается», можно мягко и плавно переключить передачу.

Выжимной подшипник Лада Гранта

Выжимной подшипник КПП 2181, Муфта выключения сцепления КПП 2181 — замена в Ладе Гранта

Ну вот и меня постигла учесть смерти выжимного подшипника при пробеге 23тыс км, она же Муфта выключения сцепления КПП 2181. Суда по отзывам людей, этот подшипник не живет больше 30тыс км. Вечером было все нормально. На следующий день утром, выжимая сцепление, обратил внимание, что выжимается как-то не так, подумал, может показалось, и через 20 — 30 км сцепление пропало вообще.

На заведенной машине я не мог включить первую, и заднюю, 3,4,5 с трудом включались, а через раз и не включались. Но на заглушенной машине передачи включались все. Открыв капот подергал за вилку сцепления, она болталась как хотела в разные стороны, т.е. не была фиксирована. Добравшись своим ходом до гаража (25км) принялся выяснять причину. Разобрал и снял все лишнее, что мешает снятию коробки. Открутили и отделили коробку от двигателя и опор, вывесили ее за ШРУСы (в таком положении проблемно ее потом ставить, лучше читать книгу по ремонту). Проблема стала сразу ясна — помер выжимной подшипник. Я выбрал среди других выжимных подшипников примерно похожий — приоровский, но его нужно было еще как-то поставить, и чтобы он еще работал. В КПП 2181 стоит вилка выжима похожая как на вилку от нивы, исходя из этого я решил купить еще и пружинку выжимного подшипника от нивы (или от ваз 2101) фиксирующую подшипник к вилке.

слева — грантовский, справа — приоровский подшипник

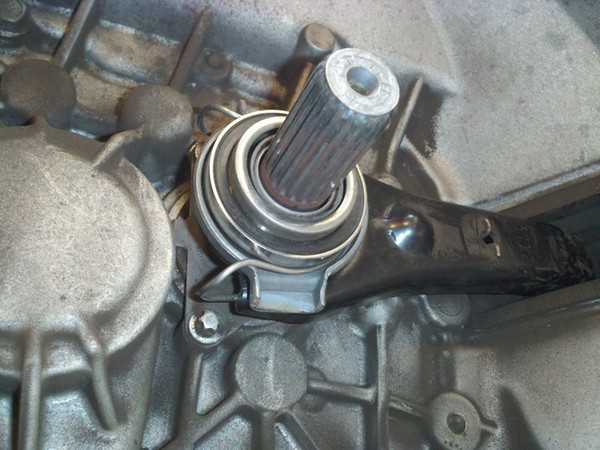

доработанный приоровский подшипник сидит на валу

Пружинка установлена в паз подшипника и фиксирует вилку с другой стороны, т.е. вилка зажата пружиной, если что-то не понятно, то читаем мануал по замене выжимного подшипника на ниве.

Ну, собственно, и все. Поставил обратно коробку, все собрал, подсоединил. Работает отлично.
Не забываем смазать вал, где сидит подшипник, и шлицы смазкой типа литола, но не много т.к. если переборщить, то при вращении вала смазка может набрызгать на диск сцепления, и он будет пробуксовывать.
После этих процедур выжим педали сцепления стал чуть мягким, а передачи включаются лучше. Проехал больше 100км, все в норме, время покажет на сколько его хватит. Ну а каждый сам решает менять ему каждые 30ткм или меньше оригинальный 2181 выжимной подшипник, или же ставить другой с доработками. Выжимного подшипника должно хватать на весь срок службы сцепления, т.е. наработка до отказа не менее 800 тысяч циклов «выключений-включений» сцепления, что эквивалентно пробегу автомобиля 100 000 км, а подшипник, который разваливается до 30тыс км пробега.

Замена вилки выключения сцепления Лада Гранта

Замену вилки выключения сцепления на автомобиле Лада Гранта выполняют в случае ее механического повреждения (деформации, трещин на поверхности). Для выполнения ремонтных работ снимите коробку передач с автомобиля, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

· Снимаем подшипник выключения сцепления.

· Снимаем защитный резиновый кожух вилки сцепления, для этого аккуратно плоской отверткой поддеваем его и выводим из-за буртика. Если кожух поврежден, резина рассохлась или потеряла эластичность, меняем его на новый.

· С внутренней стороны картера сцепления, используя плоскогубцы, сжимаем лепестки фиксатора и с наружной стороны, поддев плоской отверткой, вынимаем пластмассовую втулку оси вилки сцепления.

· Немного приподняв вилку, выводим ее ось из втулки и снимаем вместе с рычагом.

· Снимаем с вилки пружинный фиксатор, сжав его концы.

· При необходимости замените изношенную металлическую втулку оси.

· Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

Видео: как проверить выжимной подшипник

ШРУС Лада Гранта

Содержание статьи:
1. Замена наружного ШРУС для Лады Гранта
2. Видео: «Замена пыльника наружного и внутреннего

Техобслуживание сцепления Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Читать еще:  Почему не работает генератор

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Рис.22. Механизм регулировки длины троса

1 — втулка; 2 — поводок; 3 — зубчатый (верхний) наконечник троса; 4 — фиксаторы наконечника троса; 5 кронштейн (с ограничителем хода педали сцепления)

На автомобилях первых выпусков внутрь поводка устанавливалась пружина.

Проверка технического состояния сцепления Лада Калина/Гранта ВАЗ-2190

Сцепление во включенном состоянии (при отпущенной педали) не должно «пробуксовывать» и без потерь передавать крутящий момент от двигателя к
трансмиссии, а при нажатой педали сцепления полностью отключать трансмиссию от двигателя. Включение сцепления должно быть плавным — без рывков.

Операции по проверке сцепления Лада Гранта/Калина:

— Проверяем рабочий ход педали и при необходимости регулируем его.

— При неработающем двигателе нажимаем педаль сцепления несколько раз. Убеждаемся в отсутствии заеданий в механизме привода выключения сцепления, отсутствии скрипов, стуков и других посторонних шумов.

— Линейкой или рулеткой измеряем расстояние от пола до наружной поверхности педали сцепления.

— Нажимаем педаль до упора в пол и повторяем измерения.

— Если полный ход педали превышает 146 мм, отрегулируйте привод выключения сцепления.

— Запускаем двигатель. Если из картера слышен воющий звук, скорее всего, изношен выжимной подшипник сцепления Лада Калина/Гранта ВАЗ-2190.

— Отсоединив трос от вилки привода выключения сцепления и немного повернув вилку по часовой стрелке, отводим выжимной подшипник от диафрагменной пружины. Если выжимной подшипник неисправен, звук исчезнет.

— При работающем двигателе нажимаем педаль сцепления до упора и включаем передачу. Включение должно быть легким, без треска и хруста. Если при включении передач слышен треск, а выключение затруднено, сцепление выключается не полностью.

— При работающем двигателе и включенной первой передаче, постепенно отпуская педаль, проверяем плавность включения сцепления, отсутствие в момент трогания рывков или посторонних звуков.

Читать еще:  Как подтянуть сцепление на ваз 2110

— В движении на третьей или четвертой передачах резко нажимаем на педаль газа. Если обороты коленчатого вала возрастают быстро, а автомобиль ускоряется вяло, то сцепление пробуксовывает. Также об этом свидетельствует появление в салоне запаха гари, издаваемого сильно нагретыми фрикционными накладками ведомого диска.

Если вышеперечисленные признаки неисправностей в процессе диагностики сцепления не выявлены — сцепление находится в технически исправном состоянии.

Регулировка сцепления Лада Гранта/Калина

Привод выключения сцепления оборудован механизмом автоматической регулировки длины троса, поэтому в процессе эксплуатации автомобиля не требуется систематическая настройка привода.

Регулировка выполняется после ремонта, связанного с разборкой сцепления или привода его выключения, и необходима для того, чтобы установить элементы механизма автоматической регулировки в исходное положение.

Операции по регулировке сцепления Лада Гранта/Калина:

— Снимаем воздушный фильтр.

— Потянув наконечник, максимально натягиваем трос сцепления и штангенциркулем измеряем расстояние между поводком и рычагом вилки.

— Если расстояние не равно 27 мм, поворачиваем поводок по резьбе наконечника троса, добиваясь рекомендованного значения.

— Нажимаем три-четыре раза на педаль сцепления и повторяем измерения.

— При необходимости повторяем регулировку.

Замена сцепления Лада Гранта/Калина

При замене ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 желательно заменить и корзину в сборе, даже если на его рабочей поверхности нет заметных следов износа.

В процессе эксплуатации изнашивается рабочая поверхность корзины сцепления и ослабевает жесткость диафрагменной пружины. Также необходимо заменить выжимной подшипник, если он имеет люфт, при вращении заедает или издает хорошо слышимый шум.

Для выполнения работы потребуется оправка для центрирования ведомого диска сцепления.

Работы по замене сцепления Лада Гранта/Калина:

— Снимаем коробку передач

— Если замена нажимного диска в сборе (корзины) не планируется, кернером помечаем его положение на маховике.

— Торцовым или накидным ключом на 8 мм отворачиваем шесть болтов крепления корзины к маховику, удерживая маховик от проворачивания монтажной лопаткой или большой шлицевой отверткой.

— Снимаем корзину и ведомый диск Лада Калина/Гранта ВАЗ-2190.

— Поддев шлицевой отверткой концы пружины, снимаем их с выступов муфты выжимного подшипника.

— Снимаем с направляющей втулки выжимной подшипник в сборе с муфтой.

— Для замены вилки и ее втулки, поддев отверткой, снимаем резиновый защитный чехол вилки выключения сцепления.

— Вынимаем из отверстия картера пластмассовую втулку вилки.

— Сместив вверх, выводим из посадочного места нижний конец оси рычага вилки и снимаем вилку выключения сцепления.

— Промываем снятые детали в керосине. Поврежденные и изношенные детали заменяем.

— Очищаем от грязи и старой смазки шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника.

— Наносим на них и на рабочую поверхность оси вилки выключения сцепления тонкий слой смазки ШРУС-4.

— Устанавливаем в картер сцепления Лада Гранта/Калина детали привода (вилку, пружину, выжимной подшипник) в последовательности, обратной снятию. Наносим на рабочую поверхность вилки пластичную смазку.

— Вставляем центрирующую оправку в отверстие торца коленчатого вала.

— Устанавливаем на оправку ведомый диск сцепления, ориентируя его так, чтобы та сторона, где ступица диска выступает больше, была обращена к коробке передач.

— Устанавливаем корзину сцепления Лада Калина/Гранта ВАЗ-2190.

— Совместив ранее сделанные метки, торцовым ключом на 8 мм равномерно заворачиваем болты крепления корзины. Окончательно затягиваем болты моментом 19,1-30,9 Нм (2,0-3,2 кг/см).

— Удаляем центрирующую оправку.

— Устанавливаем коробку передач в последовательности, обратной снятию.

— Проверяем работу привода и регулируем длину троса.

Замена троса сцепления Лада Гранта/Калина

Трос заменяем при его обрыве, заедании в оболочке или чрезмерном вытягивании, а также при неисправности механизма регулировки длины троса.

Для замены троса сцепления Лада Калина/Гранта ВАЗ-2190 выполните следующие работы:

— Снимаем воздушный фильтр.

— Потянув за наконечник троса, выводим его поводок из зацепления с рычагом вилки выключения сцепления.

— Отворачиваем поводок по резьбе наконечника троса и снимаем поводок.

— Извлекаем нижний наконечник оболочки троса из кронштейна, установленного на картере коробки передач.

— В салоне, под панелью приборов, ключом на 8 мм отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали сцепления.

— Поддев отверткой, снимаем пружинную фиксирующую скобу поводка наконечника троса.

— Снимаем поводок с пальца рычага педали сцепления Лада Калина/Гранта ВАЗ-2190.

— На пальце педали сцепления осталась пластмассовая втулка, не потеряйте ее. Поврежденную втулку следует заменить.

— Извлекаем резиновый чехол из отверстия перегородки моторного отсека, вытягиваем трос из моторного отсека и снимаем его.

— Покрываем палец и втулку пальца педали сцепления пластичной смазкой (Литол-24).

— Протягиваем трос через отверстие в перегородке моторного отсека из салона в подкапотное пространство.

— Заправляем резиновый чехол оболочки троса в отверстие перегородки моторного отсека.

— Надеваем поводок зубчатого наконечника троса на палец педали сцепления и крепим его фиксирующей скобой.

— Крепим гайкой кронштейн оболочки троса к кронштейну педали сцепления.

— В моторном отсеке вставляем нижний наконечник оболочки троса в отверстие кронштейна коробки передач.

— Наворачиваем поводок на резьбовой наконечника троса, обеспечив выступание наконечника из поводка в переделах одного витка резьбы.

— Регулируем привод выключения сцепления , после чего несколько раз нажимаем педаль сцепления и повторяем регулировку.

Читать еще:  Как снять щиток приборов на ваз 2107

— Пластичной смазкой (Литол-24) покрываем рабочую поверхность поводка резьбового наконечника троса.

— Убеждаемся в исправной работе сцепления.

Выбор комплектующих

Ресурс сцепления на Грантах зависит от эксплуатационных условий, в которых находится автомобиль, а потому может иметь существенные отличия. При бережливом использовании автомашины сцепление меняют после 100 000 км пробега. Одним из самых распространенных типов сцепления, устанавливаемых Волжским Автозаводом, являются сцепления LUK.

Как правило, сцепления реализуются в виде комплектов, в их состав включаются диск и корзина сцепления, а также выжимной подшипник. Примерная стоимость сцеплений для Гранты начинается с суммы в 2000 рублей и может существенно варьироваться в том или ином регионе.

Чтобы приобрести оригинальный комплект, а не контрафакт, покупайте детали только в специализированных торговых точках, отталкиваясь от реальных отзывов покупателей, или же закажите комплект непосредственно у производителя (к примеру, воспользовавшись интернетом). Иногда сцепления собираются из комплектующих, изготовленных различными производителями.

Признаки неисправности, диагностика, способы устранения

ПризнакПричина и устранение
Короткий ход педалиОтрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростейУстановить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачиИзнос пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжитЧрезмерное растяжение натяжителя. Замена новым, установка втулок.

Устройство сцепления Лада “Гранта”

Основные элементы сцепления:

  • маховик;
  • корзина с ведущим диском;
  • ведомый диск;
  • вилка с рычагом;
  • трос в оболочке.

Крутящий момент с коленвала передается на маховик, к которому корзина с ведущим диском прижимает ведомый диск. Последний, в свою очередь, передает момент вращения на вал КПП. При нажатии на педаль сцепление трос сцепления Лада “Гранта” натягивается, заставляя вилку сцепления нажать на лепестки корзины. Ведомый диск перестает прижиматься к маховику и механическая связь между коленвалом и КПП разрывается.

Особенность сцепления Лады “Гранта” — механизм саморегулировки, благодаря которому во время эксплуатации автомобиля нет необходимости подстраивать длину троса сцепления. Однако после замены деталей регулировка троса сцепления “Гранта” необходима.

Особенности сцепления на Гранте

В отличие от более старых моделей, ВАЗ-2190 оборудован автоматической системой регулировки сцепления. За данным узлом следит специальный датчик, поэтому хлопот у автолюбителей значительно меньше. Если вы слышите всевозможные щелчки из автомата, значит, система работает. Вместе с тем система эффективна далеко не всегда. В частности, она не поможет вам в следующих случаях:

  1. Если педаль проваливается.
  2. Если сцепление полностью не выжимается.

В таком случае существует вероятность обрыва троса. Его обязательно придется заменить. Если замена была произведена, сцепление обязательно нужно отрегулировать.

Далее поговорим о том, как же выполняется данная процедура на Гранте лифтбек, седан или хэтчбек.
