Лада 2107 Первая › Бортжурнал › Снятие и разборка мотора 2107

Лада 2107 Первая › Бортжурнал › Снятие и разборка мотора 2107

Ну наконец то выходной, погода отличная, друзья IgorZamorev 31547 приехали. Снять мотор? Да не вопрос, погнали.

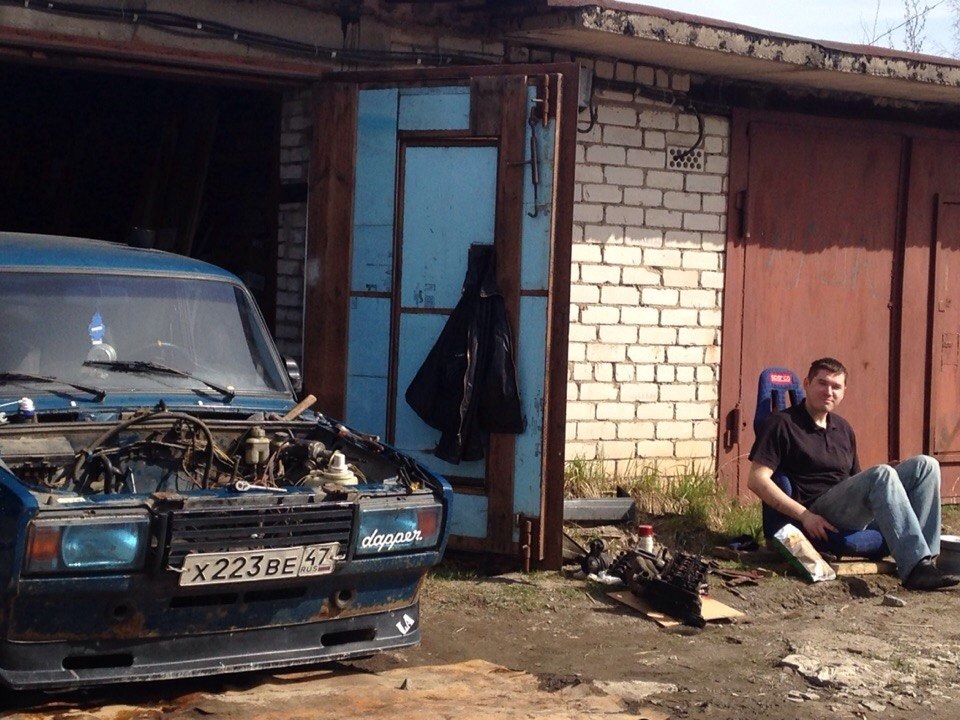

Выкатили мордой на улицу и пошло дело:

Все что мешало, снимали, по совету ciklop06 : кастрюля, карб, аккум, радиатор, трамблер

Крышку сняли, а дальше я и не лазил…
Ну че делать, продолжаем:

Сняв голову вижу огромное количество нагара на клапанах, да и в целом не очень чистую поверхность:

и, как мне кажется не до конца они закрыты

Идем дальше, сняли с подушек двиг, отсоединили от коробки, вытащили

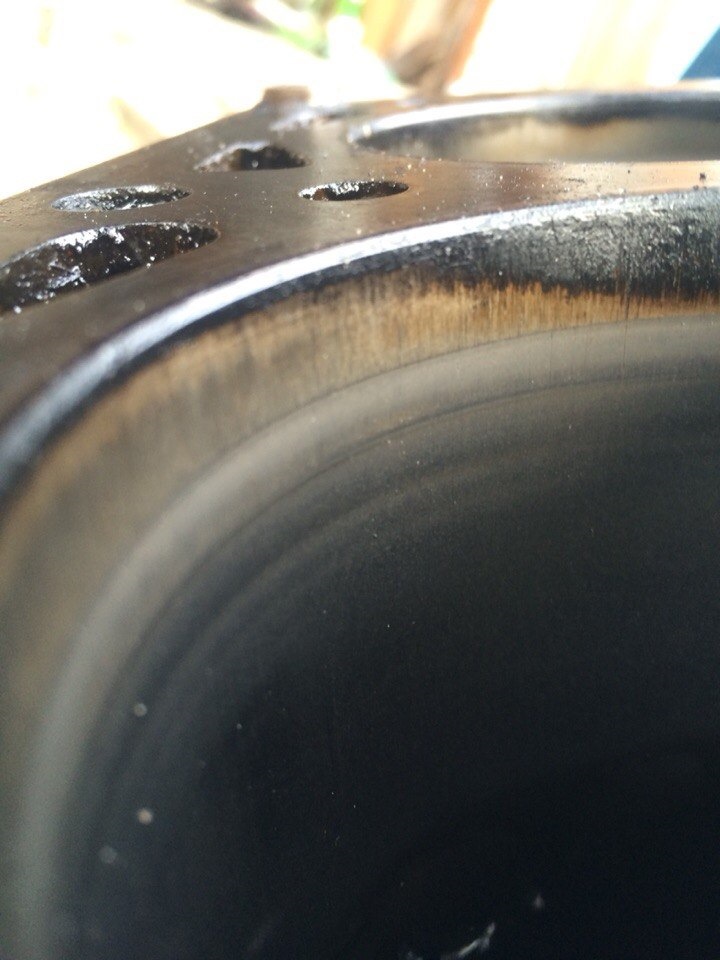

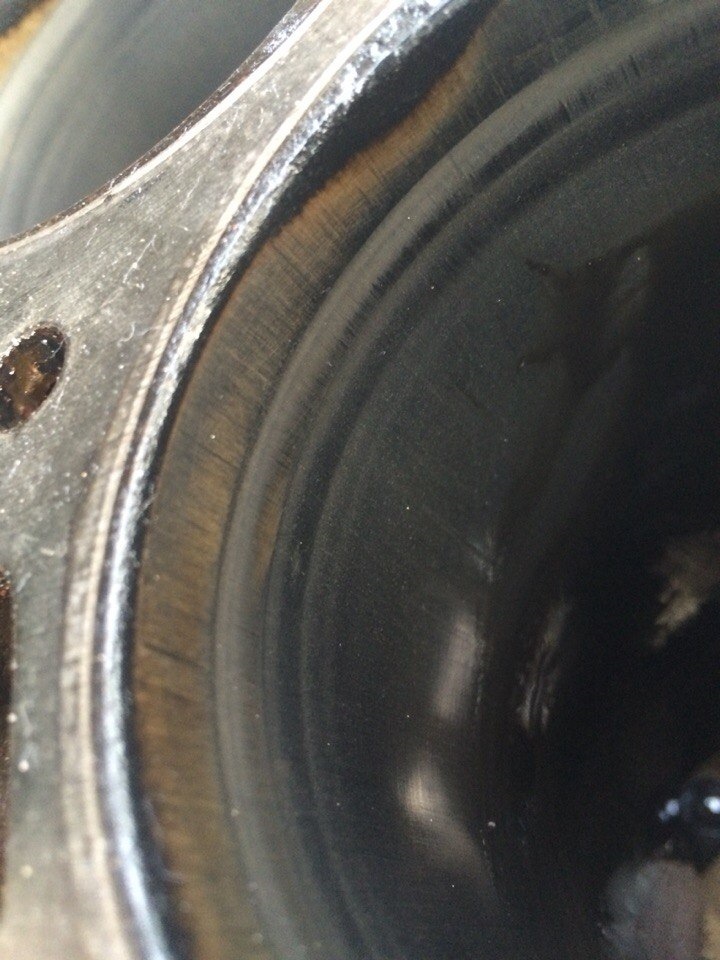

Цилиндры вроде тоже неидеальны, нагар по краям пугает

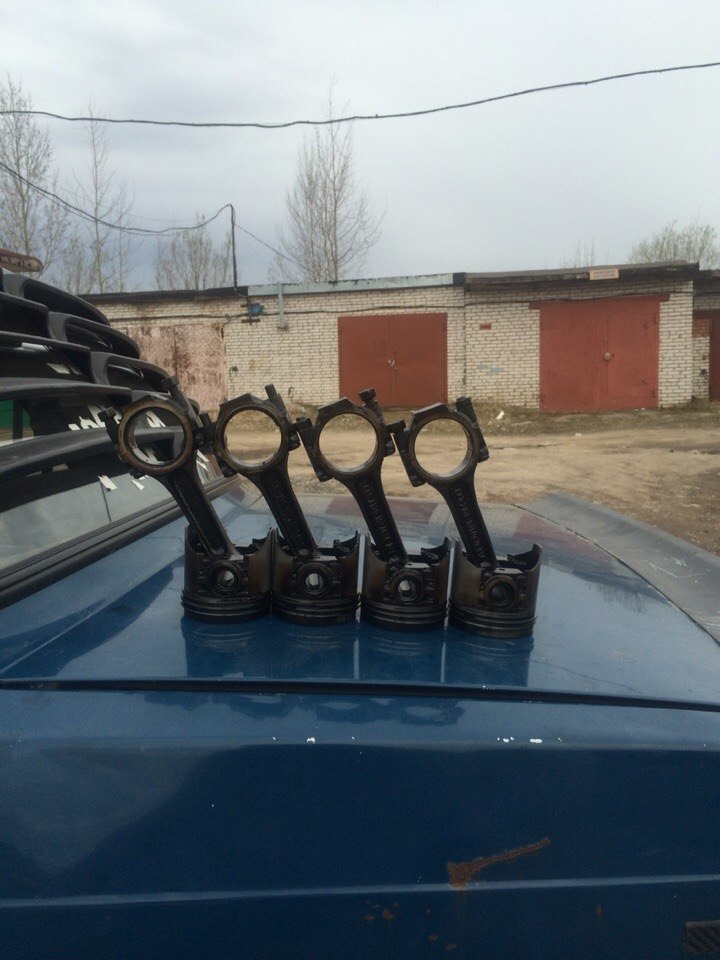

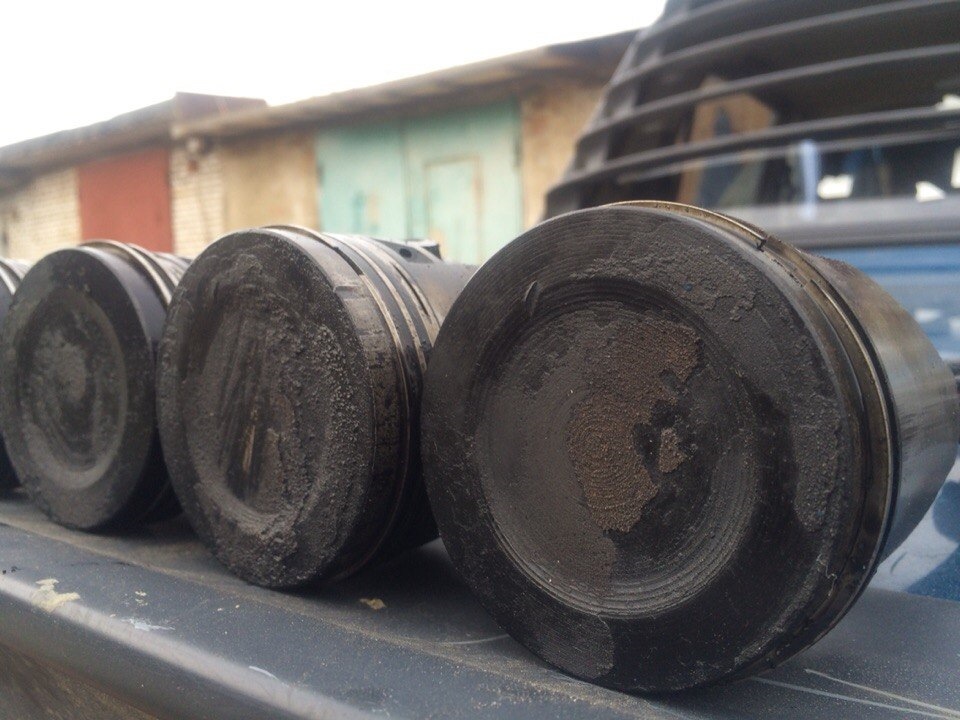

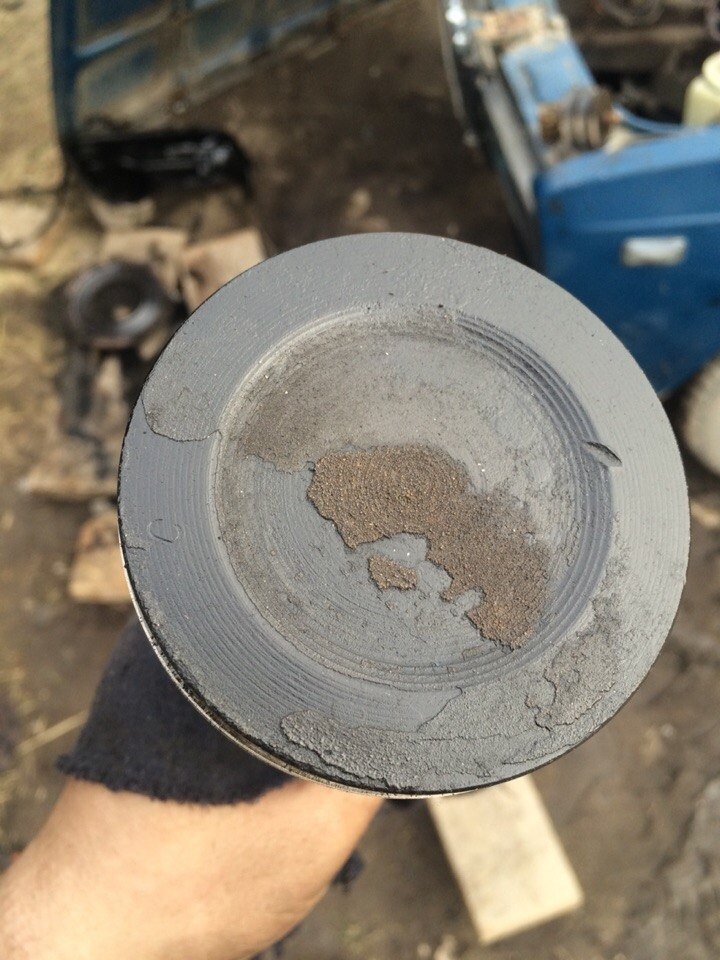

Поршни с тоже с жестким нагаром, и с какими то задирами, похоже от клапанов…

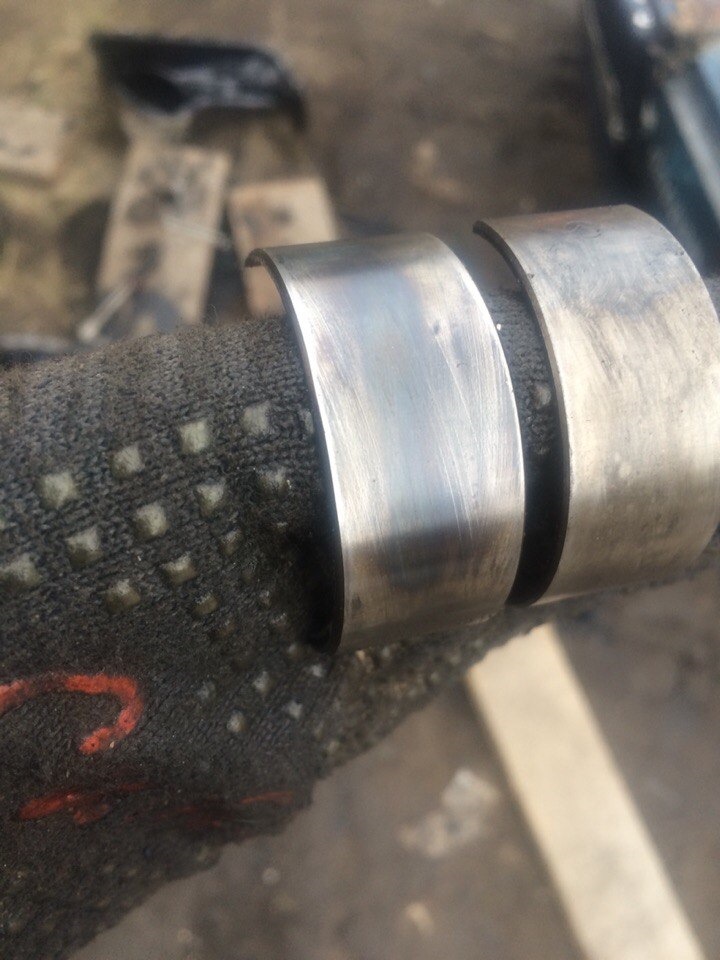

Ну и вот прихваченные вкладыши:

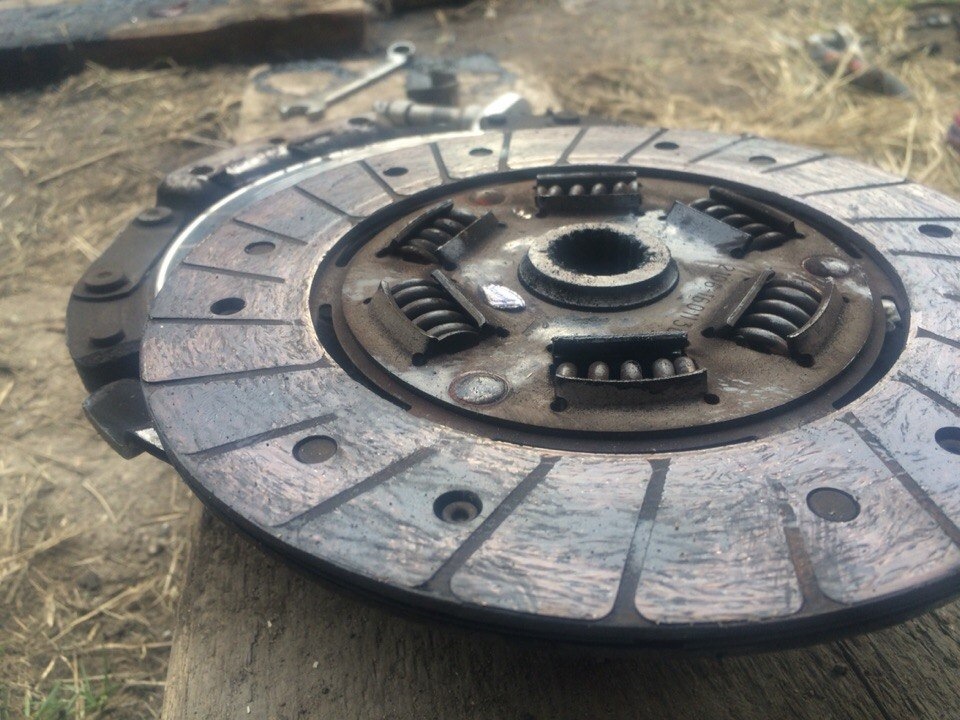

Сцепление тоже скинули, вроде походит еще

Ну и пострадали ерундой немного:))

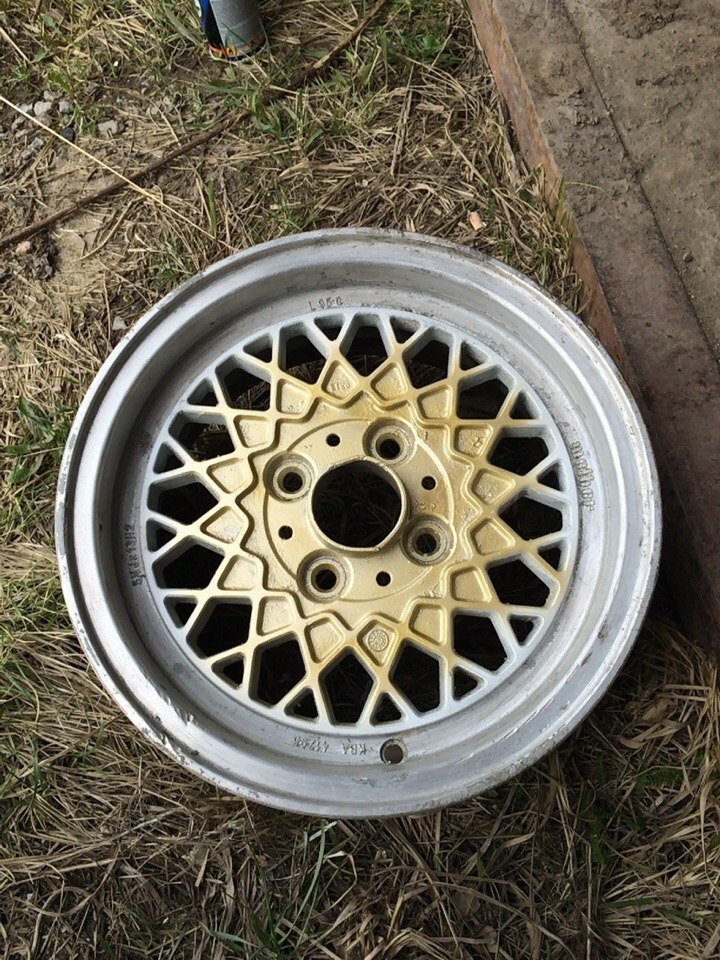

Проверил краску на диске, попал точно как хотел в цвет

Потом уже так и закатили в гараж:

Теперь вариантов дальнейших действий вижу несколько:

— Собирать и ремонтировать этот.
— Найти в сборе такой же но поживее.
— Ехать смотреть шестнарь, и ставить его.

С вариантами тоже есть трудности и вопросы:

1.- Насколько серьезен нагар на цилиндрах, клапанах и поршнях и как его убирать?
— Задиры на поршнях от клапанов? Или чем они вызваны?
— Целесообразен ли ремонт, с такими проблемами?

2.- Аналогично, есть ли смысл брать такой же мотор? Или я попадаю на ту же переборку?

3.- Шестнарь предлагают за 5к, куда обратить внимание при осмотре, как проверить, хотя бы по минимуму рабочий ли он?
— Трудно ли ставить в целом, и проводку в частности, при переходе с карба?

Буду благодарен любому совету. Учитывая, что мотор сегодня разбирал первый раз)

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

  • крестовая и плоская отвёртки;
  • набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

  1. Снимаем минусовую клемму с АКБ.
  2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола. Открутив хомуты, стягиваем шланги с трубок радиатора
  3. Откручиваем саморезы и снимаем резиновый уплотнитель. Открутив саморезы, снимаем резиновый уплотнитель
  4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её. Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов
  5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу. Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы
  6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону. С прикуривателя и часов отсоединяем провода
  7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки). От отопителя необходимо отсоединить правый и левый воздуховоды
  8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном. При помощи ключа на 7 отворачиваем крепёж тросика
  9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева). Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки
  10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их. После демонтажа нижней части открывается доступ к вентилятору отопителя
  11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном. Чтобы извлечь радиатор достаточно потянуть его на себя
  12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10. Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10
  13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
  14. Извлекаем оставшуюся часть печки. Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки
Читать еще:  Ремонт турбины фольксваген пассат б5

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Во время эксплуатации автомобиля после ремонта также следует понаблюдать за местами соединений на предмет появления течи.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Предупреждение и показатели

Первое, на что стоит обратить внимание при возникновении потребности в ремонте мотора, — состояние масла в картере (цвет, мутность и уровень). Моторное масло в системе смазки двигателя — главный показатель состояния соединений деталей мотора.

Помутнение моторного масла.

Помутнение масла говорит о наличии приработке деталей, почернение — о возможном перегреве или прорыве пламени из камеры сгорания в картер. Снижение уровня может свидетельствовать об утечках или выработке на трение в перетянутых сопряжениях.

Проверка уровня масла осуществляется на холодном двигателе при установке автомобиля на ровной горизонтальной поверхности.

Необходимо также проверять уровень антифриза в расширительном бачке. Если уровень падает, то это может говорить о перегреве или утечке в системе охлаждения. Если же уровень повышается, то можно говорить о проблемах с термостатом — устройством, которое в зависимости от температуры охлаждающей жидкости регулирует скорость её движения в системе охлаждения.

Другие неисправности двигателя VAZ 2107 и их характерные проявления можно узнать из специальной литературы, инструкции по ремонту двигателя.

В каких случаях необходимо снимать и ремонтировать блок?

На неисправность головки блока цилиндров на ВАЗ 2107 могут указывать следующие симптомы:

  • двигатель троит;
  • из выхлопной трубы идет черный дым;

Черный дым из выхлопной трубы

  • свечи зажигания забрызганы маслом;
  • снижение мощности автомобиля.
  • Капитальный ремонт ВАЗ 2107

    В отдельных случаях капитальный ремонт силового агрегата ВАЗ 2107 можно частично осуществить без его демонтажа. Перед началом работ следует тщательно промыть двигатель и моторный отсек струёй воды и высушить. Без снятия мотора можно заменить:

    • уплотнитель картера;
    • манжеты обоих коллекторов;
    • сальники коленвала;
    • помпу;
    • генератор;
    • бензонасос;
    • карбюратор.

    ГБЦ также легко снимается с двигателя без демонтажа.

    Необходимость капремонта определяется специалистом по ряду показателей. И большой пробег машины не всегда становится основной причиной для проведения капиталки, так как и малый пробег не исключает такой ремонт. Вообще, если грамотно и регулярно проводить ТО, двигатель «семёрки» способен надёжно прослужить длительное время.

    Капитальный ремонт предполагает восстановление элементов двигателя, в результате которого технические параметры будут соответствовать параметрам нового мотора. Для этого:

    • меняется вся поршневая группа;
    • растачиваются цилиндры;
    • шлифуется коленвал;
    • меняются вкладыши.

    Вспоминаю, как попал на первый капитальный ремонт двигателя по своей же глупости. Выехал на поле. Впереди был овраг, я и заехал на своей «семёрке». Дальше подняться в горку не смог, и обратно тоже. В общем, застряла машина, буксует. Тут подошёл знакомый, что-то он там собирал — цветы или растения какие-то. Говорит: «Ты неправильно делаешь, надо дать назад, а потом резко вперёд. Давай я сяду, а ты подтолкни, когда вперёд поедет». Ну, я и согласился, как дурак. Машина буксовала около получаса, никакого толка. Вызвал трактор, что хотел сделать и раньше. Вытянули автомобиль. Я сел и поехал назад, домой. Через несколько метров замигал чек. Оказывается, как я потом узнал, всё масло утекло во время буксования. Хорошо, что трактор далеко не уехал. Пришлось везти машину на капитальный ремонт с заменой поршневой, расточкой вала.

    Необходимость капитального ремонта определяется состоянием блока цилиндров и поршневой группы. Если большинство элементов хорошо сохранилось, можно ограничиться заменой отдельных деталей. Если же обнаружится даже незначительный износ блока, потребуется хонингование цилиндров.

    Иногда владельцы ВАЗ 2107 покупают ремонтный комплект, включающий перешлифованный коленвал и набор поршневой группы. Также для капитального ремонта рекомендуют приобретать неполный блок цилиндров. Так как в этом случае зазоры не смещены, заменить блок будет довольно просто. Однако чаще всего приходится покупать полноценный блок цилиндров, включающий масляный насос, поддон, ГБЦ и пр.

    Разборку ДВС рекомендуется проводить на профессиональном стенде, предварительно сняв маховик и узел сцепления. Если такого стенда нет, демонтированный двигатель прочно фиксируют и лишь потом начинают его ремонт.

    Обычно капитальный ремонт двигателя ВАЗ-2107 предполагает:

    • разборку ГБЦ, с последующей очисткой и проверкой;
    • осмотр коромысел и клапанов;
    • ремонт или шлифовку клапанов;
    • демонтаж поршней и шатунов;
    • демонтаж коленчатого вала;
    • проверку состояния блока цилиндров и его чистку;
    • проверку распределительного вала;
    • осмотр подшипников и проверку их на люфт;
    • снятие и установку колец;
    • проверку зазоров;
    • осмотр сальников и их замену.

    Таким образом, практически любой ремонт ВАЗ-2107 можно провести самостоятельно. Для этого необходимо иметь определённые навыки и набор инструментов для ремонта, а также руководствоваться пошаговыми инструкциями специалистов.

    Процесс перепрошивки

    Сначала хотели ставить прошивку евро 0, но потом узнали какая разница между евро 2 и евро 0 и выбор стал очевиден. Дело в том, что прошивка евро 0, полностью отключает регулирование двигателя от датчиков катализатора, а так же теряется адаптирование двигателя к изменениям в бензине, износу и т.п. У Евро 2 остается один датчик катализатора рабочий и не теряется адаптирование двигателя, при этом Евро 2 не так душит двигатель, как скажем евро 3(два ДК). К слову сказать, что родная прошивка, как раз таки адаптирована на евро 3.

    Итак, с прошивкой для чип-тюнинга авто мы определились, но была одна небольшая проблема. В базовой комплектации загрузчика не было, модуля который позволял бы шить блоки м73. Пришлось его покупать отдельно. После этого была произведена прошивка ЭБУ.

    Прошивали прямо в машине подключившись к автомобильной розетке. Так как вместе с оборудованием шла специальная программа для прошивки, то прошивали с помощью нее. Весь процесс занял не больше 5 минут. После прошивки, мы отключили оборудование и поехали тестировать и смотреть результаты.

    1. Проблемы с работой системы питания, вплоть до полного отказа работы топливного насоса и обоих трубопроводов.

    2. Наличие мусора в топливном и воздушном жиклерах.

    3. Нарушение действия мембран пускового устройства, связанной с их повреждением.

    4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до полного их отказа.

    5. Выход из строя насоса, наличие мусора в фильтре.

    6. Максимальная изношенность цилиндра с поршнем, распределительного вала, ГРМ.

    Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

    Причины, по которым требуется замена

    Основной причиной в надобности замены цепного привода ГРМ на ВАЗ-2107 является сильная растяжка цепи.

    Если при проверке натяжения наблюдается сильный ее прогиб, особенно если пробег авто уже значительный, то скорее всего цепь растянулась настолько, что ее натяжка устранить проблему уже не сможет.

    Конечно, виной сильного послабления цепи может стать и ее натяжитель, но в данном случае мы будем рассматривать именно критическое растяжение элемента, и надобность его замены.

    Что касается натяжителя, то более подробно о нем можно почитать здесь.

    Также при обнаружении на звеньях привода сколов, следов сильного износа, желательно выполнить замену с дополнительным осмотром всех элементов, с которыми контактирует цепь, чтобы определить, что послужило причиной появления тех же сколов.

    В целом же, чтобы по максимуму отсрочить надобность в замене цепного привода на ВАЗ-2107 достаточно лишь периодически проводить контроль состояния и натяжения цепи и при обнаружении каких-либо дефектов устранять их причину.

    Снятие инжекторного двигателя с автомобиля без разборки

    Для снятия инжекторного двигателя с автомобиля необходимо подъемное устройство грузоподъемностью не менее 300 кг и стропы (цепь)

    • Устанавливаем автомобиль на смотровую яму
    • Снимаем с автомобиля капот
    • Сбрасываем давление в системе питания и отсоединяем топливные шланги от трубок топливной рампы
    • Снимаем с автомобиля аккумуляторную батарею
    • Отсоединяем колодки проводов от датчика положения дроссельной заслонки, датчика температуры охлаждающей жидкости, датчика массового расхода воздуха, модуля зажигания, датчика положения коленчатого вала и датчика концентрации кислорода
    • Отсоединяем колодку проводов от регулятора холостого хода и колодку жгута проводов форсунок от моторного жгута
    • Отсоединяем от сектора трос привода дроссельной заслонки и снимаем с ресивера и кронштейна крышки головки блока цилиндров держатели троса
    • Отсоединяем от штуцера ресивера шланг вакуумного усилителя тормозов и снимаем с кронштейна крышки головки блока цилиндров держатель шланга
    • Отсоединяем от штуцера корпуса дроссельной заслонки шланг подвода паров топлива. Ослабив хомут, отсоединяем от патрубка рукав подвода воздуха к корпусу дроссельной заслонки
    • Ослабив хомут, отсоединяем от патрубка воздуховода шланг подвода картерных газов к корпусу дроссельной заслонки.

  • Отворачиваем болт крепления пластмассового кронштейна к крышке головки блока цилиндров
  • Отсоединяем от кронштейна крышки головки блока цилиндров пластмассовый держатель провода датчика положения коленчатого вала и шланга адсорбера.

  • Снимаем с резиновых опор корпус воздушного фильтраи снимаем его вместе с воздуховодами подвода воздуха
  • Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости
  • Отсоединяем наконечник провода от датчика давления масла
  • Отсоединяем провод «массы» от правой шпильки крепления выпускного коллектора и снимаем провод
  • Снимаем с патрубков радиатора отопителя шланги подвода и отвода охлаждающей жидкости
  • Снимаем с автомобиля радиатор
  • Снимаем генератор
  • Снимаем с автомобиля коробку передач
  • Штатным болтом крепим к верхнему левому отверстию блока цилиндров рым, снятый при демонтаже коробки передач.
  • Отсоединив провода, извлекаем стартер из моторного отсека автомобиля
  • Закрепляем на инжекторном двигателе стропы (цепь): с правой стороны — за передний рым; с левой стороны — за задний рым, прикрепленный к блоку цилиндров. Подвешиваем инжекторный двигатель автомобиля на крюк подъемного устройства
  • Отворачиваем гайки нижнего крепления передних опор инжекторного двигателя к поперечине
  • Приподнимаем двигатель и выводим шпильки опор из отверстий в поперечине. Вынимаем инжекторный двигатель из моторного отсека автомобиля
  • Установка инжекторного двигателя на автомобиль

    Установка двигателя и всех снятых деталей выполняется в обратной последовательности
