Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Трапеция дворников — это деталь, которая преобразует усилие от моторчика на поводки дворников. Со временем фторопластовые втулки в соединениях трапеции забиваются грязью и силы мотора не хватает для очистки стекла на максимальной скорости. Если не обращать на это внимание, то втулки изнашиваются до такой степени, что узел перестает работать даже на первой скорости.

В этой статье разберем процесс замены трапеции дворников на примере ВАЗ 2110.

Первый этап: диагностика и устранение неисправностей электрического характера

Каждый владелец десятой модели наверняка замечал доносящиеся от расположенного слева моторедуктора щелчки и шум при активировании стеклоочистительной системы. Поэтому на первоначальном этапе решения вопроса, почему на ВАЗ 2110 не работают дворники, следует обратить внимание именно на характер работы этого агрегата.

Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.

Идентифицировать неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до моторедуктора и подрулевого рычага, да и сам переключатель. Мультиметр индуцирует ноль: участок исправный, бесконечно большое значение – повод к осмотру клемм и проводов.

Устраняется неисправность следующими действиями:

  • зачистить/обжать клеммы в блоке предохранителей, контактных разъемах подрулевого переключателя и моторедуктора;
  • заменить провода;
  • заменить рычаг на рулевой колонке, активирующий работу стеклоочистителей.

За работу стеклоочистителей по циклам с паузами (I и II положения) отвечает реле К2 типа 524.3747, расположенное в монтажном блоке. Система не работает в прерывистом режиме – повод к детальному осмотру и замене реле. При таких обстоятельствах «грешить» стоит и на подрулевой переключатель.

Следует иметь ввиду! При дефектном реле стеклоочистители совершенно беспрецедентно работают в крайнем третьем положении правого подрулевого переключателя.

Впрочем, неисправное реле далеко не всегда прекращает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако на наличие дефекта в реле будет указывать отсутствие характерных для данных режимов пауз между взмахами щеток.

Попутно, выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке моторедуктора:

  • окисленный слой следует убрать;
  • обгоревшие контакты необходимо очистить;
  • контактные лепестки, при необходимости, стоит подогнуть.

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

  • набор головок и ключей;
  • отвертки;
  • жидкость WD-40;
  • старые тряпки;
  • ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
  • другие детали, требующие замены.
Читать еще:  Замена кардана ваз 2107

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

  1. Сначала нужно снять панель приборов.
  2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
  3. Желательно снять жабо, чтобы оно не мешало разборке узла.
  4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

  1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
  2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
  3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Альтернатива

При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).

Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.

Если размер подобран неправильно, то механизм быстрее выйдет из строя.
В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую – более высокого качества.

Например, для многих весьма привлекательны бескаркасные щетки (особенно – Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.

На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).

Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.

Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.

Читать еще:  Ремонт генератора рено логан

Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно – при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

Предохранители, моторчик, наличие напряжения на клеммах

Я бы рекомендовал искать поломку в такой последовательности. Если поломка в предохранителе, то не будет работать и омыватель лобового стекла.

Изначально он 20 Ампер и жёлтого цвета. Но, как часто бывает, его могли уже и заменить.

Предохранитель в монтажном блоке под номером F9.

Проверка моторчика дворников

Далее необходимо проверить наличие напряжения на моторчике стеклоомывателя лобового стекла. Моторчик находится под капотом. Если напряжение есть, то, моторчик неисправен. А учитывая ваши слова о том, что всё хуже и уже работали дворники, скорее всего он просто «подыхал» и сейчас сломался до конца!

Если напряжения нет, то необходимо проверять проводку и подрулевой переключатель. Можете подать напряжение на моторчик напрямую, чтобы убедиться в его работоспособности.

Как снять механизм стеклоочистителя

Для проведения работ по ремонту или замене необходимо знать, как снять трапецию дворников ВАЗ 2110. Для снятия трапеции необходимо подготовить ключ «10», плоскую тонкую отвертку и отвертку крестовую.

Весь процесс снятия выглядит следующим образом:

  • сначала снимаются щетки стеклоочистителя (дворники);
  • далее снимают пластиковые накладки и откручивают гайки крепления дворников к шпилькам трапеции;
  • теперь необходимо выкрутить саморезы и боковые крепления жабо (защитная облицовка-кожух под лобовым стеклом);
  • если крепления откручиваются с трудом, перед выкручиванием их нужно обработать проникающей смазкой типа WD-40;

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

УстройствоХарактеристика
ЭлектромоторОн отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компонентыЭто подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель. Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
СтеклоочистителиПри этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический приводВажная составляющая, которая, увы, не редко ломается на «десятке»

Смазка

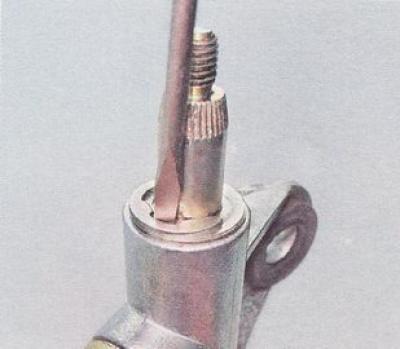

8. Валы рычагов щеток крепятся в кронштейне при помощи Е-образной стопорной шайбы, установленной в проточке оси. Вставляем тонкую шлицевую отвертку в отверстие стопорной шайбы и, поворачивая отвертку вокруг оси, снимаем стопорную шайбу.

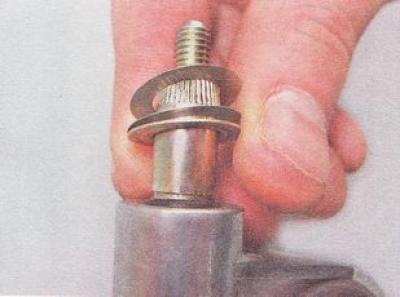

9. Снимаем с оси верхние регулировочные шайбы.

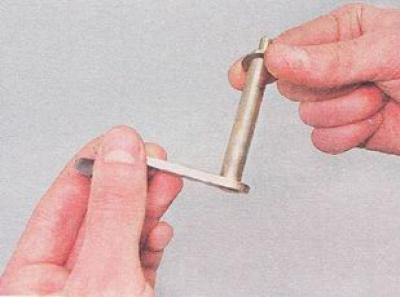

10. Вынимаем вал из кронштейна и снимаем нижние регулировочные шайбы. Верхние и нижние регулировочные шайбы складываем отдельно, чтобы при сборке установить все шайбы на свои места.

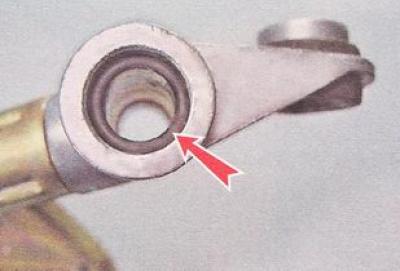

Примечание. Будьте осторожны, не потеряйте резиновое уплотнительное кольцо, расположенное в отверстии кронштейна. Поврежденное кольцо следует заменить.

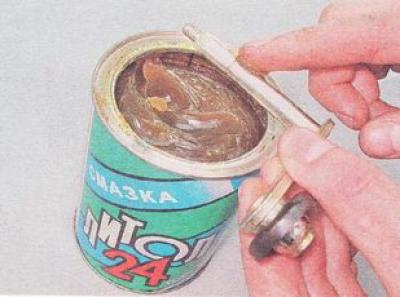

11. Ветошью, смоченной уайт-спиритом, очищаем вал от старой смазки, загрязнений и следов коррозии. Наносим на вал пластичную смазку (Литол-24 или аналог).

12. Аналогично смазываем вал другого рычага стеклоочистителя.

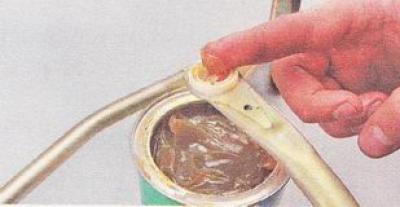

13. Ветошью, смоченной уайт-спиритом, очищаем от старой смазки и грязи шарнирные соединения тяг стеклоочистителя. Наносим пластичную смазку на шарнирные соединения.

Чтобы провести ремонт этого узла, нужен минимум инструментов:

  • Набор ключей и головок.
  • Набор отверток.
  • WD-40.
  • Ветошь.
  • Детали на замену.

Определить, какие детали не работают можно довольно просто. К примеру, если дворники не двигаются, то из строя вышел моторчик. Если же трапеция ходит, но при этом стекла остаются грязными, значит поврежден насос или бачок. Размер поможет понять, в каком состоянии находится деталь – если размер слишком уменьшился, то элемент необходимо поменять. В любом случае, нужно убедиться в домыслах, для этого следует провести разбор:

  1. Первым делом следует демонтировать приборную панель автомобиля;
  2. Далее нужно отыскать реле, относящееся к этому механизму. Оно прикручено к кузову ВАЗ 2110. Если электрические элементы не работают, то реле нужно поменять, ремонт здесь не поможет;
