Замена моторчика печки ВАЗ-2114 своими руками

Замена моторчика печки ВАЗ-2114 своими руками

Для принудительного создания потока воздуха в системе обогрева салона используется вентилятор с приводом от электродвигателя. Благодаря этому вентилятору эффективность работы отопителя повышается.

Из всей конструкции печки вентилятор – самый сложный элемент, поскольку в нем используется электродвигатель. Сам электромотор – постоянного тока с возбуждением от постоянных магнитов. Несмотря на конструктивную простоту, моторчик постепенно изнашивается и прекращает работать или функционирует неправильно, что сказывается на работоспособности отопителя салона.

1. Откройте капот и отключите минусовую клемму АКБ.
2. За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

Разъедините клемму питания моторчика печки (расположена она над педалью газа).

Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

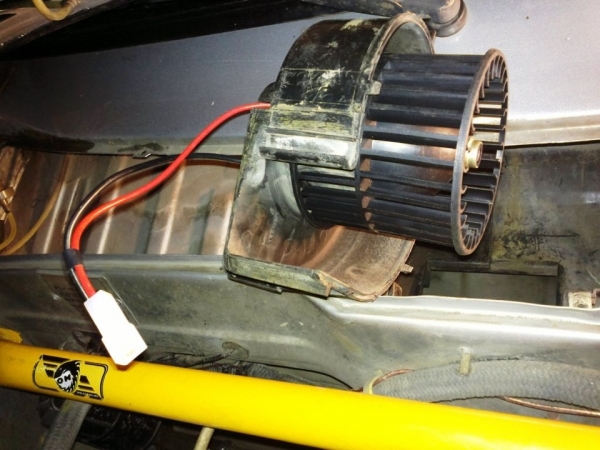

После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

Выкрутите два винта и появится возможность снять пластиковых кожух.

Наглядно процесс замены вентилятора печки ВАЗ 2113, 2114, 2115 в этом видео:

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.

Предохранитель F7 в монтажном блоке ВАЗ 2113

Радиатор печки ВАЗ 2115 портится по причине образования накипи

Добавочный резистор печки при неисправности надо заменить

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

Предварительно снимается боковая крышка торпедо со стороны педалей.

Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

«Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

1. Выкрутить защитный чехол, скрывающий моторчик.
2. Затем извлечь удерживающие его винты.

Фиксаторы вентилятора просто выворачиваются отвёрткой

Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

1. Установить вентилятор на ровной поверхности.
2. Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены. Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем.

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

• новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
• набор рожковых ключей;
• отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.

«Плюсовой» провод питания моторчика находится в кабине, под приборной панелью

Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается

Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой

Когда весь крепёж откручен, решётку воздухопритока извлекают вручную

Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом

Видео: замена мотора отопителя на ВАЗ 2114

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

1. Отключите минусовую клемму с аккумуляторной батареи.
2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Демонтаж мотор-вентилятор

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Почему возникают неполадки в работе отопительной системы

Когда не включается печка на ваз 2114, для водителей это серьезная проблема, в любое время года, но с наступлением холодного времени года она становится особенно важной. Основными причинами того, что система отопления отказывается работать, является разные причины, начиная от электрической системы, и завершая проблемами с помпой.

Принцип функционирования печки:

1. При регулировке температурного показателя подачи воздуха в солон, необходимо путем открытия или закрытия краника отопителя.
2. Именно благодаря кранику отопительной системы в радиатор поступает жидкость для охлаждения, способствующая образованию тепла. Температурный показатель жидкости охлаждения при нагретом моторе достигает около 94 градусов.
3. Переключая печку на разные скоростные режимы от первого до третьего, регулируется скорость движения вентилятора отопителя, способствующего поступлению теплого или охлажденного потока воздуха внутрь салона, в зависимости от положения краника.
4. Используя панельные заслонки, можно регулировать поступление воздуха именно в том направлении, которое необходимо.

Зная принцип функционирования системы отопителя, можно понять, где заключена причина неполадок в машине.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

• новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
• набор рожковых ключей;
• отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

Видео: замена мотора отопителя на ВАЗ 2114

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких трудностей. Особенно если вы уже демонтировали неисправное устройство. Первым делом вентилятор необходимо проверить. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумуляторной батареи. Электромотор запустился? Тогда подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а потом переключатель режимов. Проверьте, работает ли вентилятор во всех его положениях. После этого поместите электродвигатель на его место и закройте кожухом. Прикрутите кожух к корпусу отопителя. Подключите провода питания. Дополнительно проверьте работу устройства.
