Устройство плавного пуска асинхронного двигателя принцип работы

Устройства плавного пуска асинхронных двигателей

Пускатели со встроенными в цепь статора резисторами

Такие пускатели для снижения подводимого к статору напряжения используют жидкостные или металлические резисторы. При грамотном выборе резисторов такие устройства обеспечивают хорошее снижение момента и пускового тока электродвигателя.

Точный выбор резисторов должен быть сделан ещё на этапе проектирования с учётом всех параметров двигателя, его режимов работы и планируемой нагрузки. Однако такая информация не всегда оказывается доступной, а когда резисторы выбирают неточно, то и качество, и надёжность работы пускателя остаются невысокими.

Особенность такой схемы заключается в том, что сопротивление резисторов меняется в процессе работы из-за их нагрева. По причине опасности перегрева, пускатели с резисторами не используются для работы с высокоинерционными машинами и механизмами.

УПП (тиристорные УПП) — это наиболее технически совершенные электронные устройства, используемые для плавного пуска/останова электродвигателей. Принцип работы заключается в управлении входящим напряжением. Основная задача — управление пусковым током и моментом, однако современные схемы устройств плавного пускаимеют множество интерфейсных функций, а также позволяют обеспечить комплексную защиту двигателя.

Основные функции УПП:

— возможность плавно и бесступенчато изменять напряжение и ток;

— возможность управления током и моментом путём создания несложных программ;

— плавный останов с мягким торможением в тех системах, где это может потребоваться (конвейеры, насосы и т.п.);

— обеспечение частых пусков и остановов без изменения характеристик системы;

— оптимизация рабочих процессов даже в системах с изменяющейся нагрузкой.

Применение УПП позволяет:

устранить ударные токи в питающей сети и АД при его пуске;

снизить пусковые токи в АД;

устранить механические ударные воздействия как на АД, так и на приводной механизм;

уменьшить тепловые воздействия на АД;

снять перенапряжения при останове АД;

сократить время поиска неисправности;

повысить надежность эксплуатации и срок службы АД.

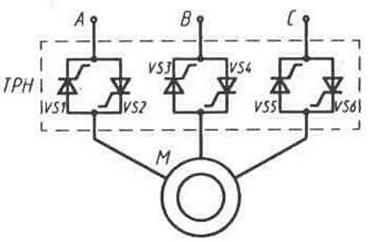

Устройство плавного пуска представляет из себя тиристорный регулятор напряжения (ТРН)

В регуляторе напряжения в каждый фазный провод включаются встречно-параллельно два тиристора, один из которых работает условно в положительный полупериод напряжения сети, а другой в отрицательный. Регулирование напряжения на выходе регулятора осуществляется изменением времени включения каждого тиристора относительно момента, когда ток должен переходить с одного из трех тиристоров на другой (базовая точка), путем подачи на тиристор управляющего импульса, что дает возможность изменять время протекания тока через тиристор в течение полупериода напряжения сети и напряжение на его выходе, подаваемое на нагрузку, в данном случае на двигатель. Это напряжение не является синусоидальным, и его можно представить как среднее напряжение, которое можно менять, изменяя продолжительность работы тиристора в течение полупериода. Время включения тиристора относительно базовой точки выражается в градусах и называется углом регулирования. Изменяя угол регулирования тиристоров, можно получить необходимое напряжение для плавного пуски двигателя.

По окончании процесса пуска тиристоры переводятся в режим постоянного включения или могут шунтироваться специальным контактором. Применение шунтирующего контактора позволяет повысить КПД устройства, увеличить срок службы тиристоров и исключить влияние полупроводниковых элементов на сеть.

Устройство плавного пуска асинхронного двигателя

Асинхронные электрические машины с короткозамкнутым ротором имеют достаточно низкую стоимость, оптимальное соотношение “мощность-масса”. Их также отличает простота обслуживания и ремонта, надежность. Один из основных недостатков двигателей этой конструкции – увеличение тока в 5-10 раз при пуске. При этом величина напряжения в сети уменьшается. Для устранения нежелательных явлений применяют различные устройства и схемы подключения электродвигателей.

Необходимость плавного запуска

При плавном запуске асинхронного двигателя возможно снизить недостатки таких электрических машин и обеспечить:

  • Снижение затрат на ремонт. Пусковые токи вызывают перегрев обмотки, что существенно снижает эксплуатационный ресурс машин.
  • Отсутствие рывков. Резкий старт двигателя приводит к увеличению износа шестеренчатых передаточных механизмов, гидроударам в сети подачи жидкости, другим нежелательным последствиям.
  • Снижение потребляемой электроэнергии. Прямой пуск вызывает дополнительные энергозатраты. Кроме того, просадки напряжения в условиях ограниченной мощности сети отрицательно влияют на все подключенные устройства.
  • Уменьшение расходов на оборудование коммутации. Электротехнические устройства для асинхронного привода выбирают с большим запасом мощности. Плавный пуск позволяет подключать более дешевые аппараты коммутации и защиты.

Плавный старт и разгон существенно расширяет сферы применения асинхронных электродвигателей.

Способы пуска асинхронных электродвигателей

Для запуска асинхронных двигателей используется разные методы. На практике наибольшее распространение получили следующие способы:

  • Изменение конструкции электродвигателей (роторы с глубокими пазами, типа “двойная беличья клетка”).
  • Прямой пуск.
  • Запуск на пониженном напряжении.
  • Частотный пуск.

Двигатели специальной конструкции существенно дороже обычных электрических машин, что сильно ограничивает их применение.

Прямой запуск

Самая простая схема пуска асинхронных электрических машин с короткозамкнутым ротором – непосредственное подключение к сети. Подача напряжения на статорные обмотки осуществляется замыканием силовых контактов магнитного пускателя или контактора.

При прямом пуске электрической машины момент силы на валу значительно меньше номинального. Кроме того, запуск на полном напряжении вызывает броски тока и снижение напряжения. Прямой запуск применяется:

  • При низкой мощности электрической машины.
  • Для технологического оборудования, не нуждающегося в плавном разгоне.
  • Для механизмов с запуском без нагрузки.

Такой способ непригоден для приводов инерционного оборудования, устройств нетребовательных к величине пускового момента, при ограниченной мощности электросети.

Пуск на пониженном напряжении

Запуск асинхронных электрических машин на сниженном напряжении реализуется при помощи нескольких схем:

  • Переключением обмоток статора “звезда-треугольник”.
  • Подключением через трансформатор.
  • Включением в цепь обмоток статора пусковых резисторов или реакторов.

Принцип действия первой схемы основан на пуске электрической машины при подключении обмоток “звездой”. После разгона двигателя коммутационные аппараты переключают их на “треугольник”. Этим достигается 3-х кратное снижение пускового тока.

При этом пусковой момент на валу также снижается более чем на 30%. Кроме того, преждевременное переключение также вызывает скачки тока до величин, возникающих при прямом запуске. Такой способ также непригоден для инерционного оборудования и установок, запускаемых под нагрузкой.

Для устранения недостатков электродвигателей с короткозамкнутым ротором также применяют автотрансформаторные схемы пуска.

При этом устройство для преобразования напряжения включают последовательно в цепь обмоток электрической машины. Эта схема обеспечивает плавный разгон и уменьшение пускового тока. Через автотрансформаторы подключают приводы мощных установок и оборудования со значительным моментом сопротивления.

Высокая стоимость элементов схемы, скачок тока при переходе на полное напряжение ограничивают ее применение.

Широко применяются также реакторные и резистивные схемы пуска. Для снижения напряжения к обмоткам последовательно подключают резисторы или катушки, обладающие реактивным сопротивлением. Запуск осуществляется при включении в цепь последовательно включенных элементов с активным или индуктивным сопротивлением.

Читать еще:  Ваз 2109 инжектор не работает двигатель стартер работает

При разгоне двигателей реакторы и пусковые сопротивления постепенно шунтируются и выключаются из цепи. Недостатком этого метода является высокая стоимость оборудования, значительно сниженный пусковой момент.

Частотный пуск

Такой способ старта и разгона основан на зависимости момента и скорости вращения вала электродвигателя от частоты питающего напряжения на обмотках. Для изменения этой характеристики применяют частотные преобразователи. Запуск через ПЧ решает все проблемы старта и разгона асинхронного электродвигателя. Однако, эти устройства имеют высокую цену, большие габариты, а также являются источником высших гармоник.

Устройства плавного пуска

Устройство плавного пуска, УПП или софт-стартеры – электротехническое оборудование для обеспечения старта и разгона двигателя и согласования пускового момента на валу с нагрузкой. Схема УПП построена на базе силовых тиристоров или симмисторов. Устройство представляет собой безтрансформаторный бесступенчатый преобразователь напряжения. Устройства плавного пуска применяют:

  • Для включения мощных асинхронных электродвигателей в сеть малой мощности.
  • Для плавного запуска, разгона и остановки электрических машин.
  • При необходимости пуска двигателя под нагрузкой.
  • Для снижения пусковых токов.

УПП позволяют отказаться от дорогих и несовершенных схем запуска электродвигателей, а также значительно расширить сферы применения недорогих и функциональных асинхронных машин с короткозамкнутым ротором. Они используется в приводе технологического оборудования:

  • Легкого пуска. Пусковые токи при таких условиях не превышают трехкратного номинального значения.
  • Тяжелый пуск. При старте электродвигателя ток возрастает в 4-5 раз, переходные процессы в цепях длятся более 30 секунд.
  • Особо тяжелый пуск. При этом пусковой ток превышает номинальный в 7-10 раз. Переходной процесс занимает значительное время.

Устройства плавного пуска имеют относительно низкую стоимость, небольшие габариты и массу в сравнении с преобразователями частоты.

Принцип работы УПП

Силовая часть устройства плавного пуска состоит из силовых тиристоров, включенных встречно-параллельно и обходных контакторов. Изменение напряжения достигается регулировкой проводимости полупроводниковых устройств путем подачи отпирающих импульсов на управляющие контакты.

В состав УПП также входит:

  • Генератор управляющих импульсов. Этот блок вырабатывает сигналы, изменяющие угол проводимости полупроводниковых устройств при пуске и остановки электродвигателя.
  • Управляющее устройство на базе контроллера или микропроцессора. Его основные функции – подача команд на генератор импульсов, обеспечение связи с другими устройствами, прием сигналов от датчиков, обеспечение защитного отключения электрической машины при аварийных и ненормальных режимах работы.

Старт электрической машины осуществляется на напряжении, составляющем 30-60% от номинального. При этом происходит плавное зацепление шестеренок передаточного механизма, постепенное натяжение ремней привода. Далее управляющий блок постепенно увеличивает проводимость тиристоров до полного разгона электродвигателя. При достижении номинальной частоты вращения вала, замыкаются контакты шунтирующих коммутационных устройств. Ток начинает течь в обход тиристоров. Это необходимо для снижения нагрева полупроводниковых устройств, увеличения срока службы УПП, снижения энергопотребления.

При остановке электродвигателя, контактор включает в цепь тиристоры. С генератора импульсов поступают сигналы, плавно уменьшающие проводимость тиристоров до остановки электрической машины.

Виды УПП

По способу регулировки напряжения различают одно-, двух-, трехфазные устройства:

  • Устройство плавного пуска с регулировкой напряжения по одной фазе. Применяются в электроприводе оборудования мощностью 11 кВт. Такие УПП обеспечивают снижение динамических ударов и отсутствие рывков при старте привода. Недостатками устройств такого типа являются несимметричная нагрузка при запуске, большие пусковые токи.

  • Двухфазные УПП. Применяются в приводах мощностью до 250 кВт для снижения динамических нагрузок при пуске. Обеспечивают некоторое снижение пусковых токов, нагрева двигателя. Используется в оборудовании со среднетяжелыми условиями пуска при отсутствии жестких требований к ограничению тока.

  • Трехфазные софт-стартеры. УПП такого типа снижают пусковые токи до 3-х кратного значения от номинала, позволяют осуществлять плавную остановку, обеспечивают аварийное отключение привода. Регулировка напряжения осуществляется по всем трем фазам, что исключает появление асимметрии. Номинальная мощность привода ограничена только характеристиками полупроводниковых силовых элементов. Такие УПП используют в приводе с особо тяжелыми условиями пуска, с частым включениями и остановками.

Основные и дополнительные функции УПП

Современные софт-стартеры – многофункциональные электротехнические устройства. Основное их предназначение – снижение пусковых токов и смягчение динамических ударов при старте двигателя. Кроме того, УПП обеспечивают:

  • Пуск с номинальным моментом. При этом при старте на электродвигатель подается максимальное напряжение, после чего включаются тиристоры. Разгон до номинальной частоты осуществляется плавно. Софт-стартеры такой конструкции применяют для механизмов со значительной пусковой нагрузкой.
  • Динамическое торможение. УПП с данной функцией обеспечивают остановку привода без выбега. Их устанавливают в приводе инерционного технологического оборудования: тяговых вентиляторов, подъемниках и т.д.
  • Пуск в функции тока и напряжения. УПП такой конструкции позволяют задавать предельное значение пускового тока. Устройства применяются при низкой мощности сети, а также в приводе оборудования с низким стартовым моментом.
  • Защиту электродвигателя. Софт-стартеры обеспечивают остановку привода при обрыве фаз, перегрузках, превышении времени разгона, а также при возникновении других аномальных и аварийных режимов. УПП не имеют защиты от коротких замыканий и включаются через предохранители или автоматы.
  • Интеграцию в САР и системы телемеханики. Софт-стартеры с процессорными блоками управления и устройствами поддержки протоколов связи с удаленным оборудованием контроля легко встраиваются в многоуровневые системы автоматизации технических процессов.
  • Регулировку частоты вращения вала. УПП с такой функцией не заменяют частотные преобразователи. Такой режим допустим при непродолжительной настройке оборудования.

Выбор функционала софт-стартера зависит от требований к электроприводу и осуществляется на основании технико-экономической целесообразности.

Преимущества УПП

В сравнении с другими схемами пуска асинхронных электродвигателей, УПП обеспечивает наибольшее снижение амплитуды пускового тока.

Кроме того, такие устройства обладают следующими преимуществами:

  • Продление срока службы двигателя и технологического оборудования. УПП снижает нагрев обмоток, контактов, а также исключает динамические удары.
  • Значительное снижение затрат на аппаратную часть электропривода. Установка софт-стартеров позволяет сэкономить на схемах защиты, устанавливать менее мощные коммутирующие устройства.
  • Снижение нагрузки на электросеть. УПП снижают броски тока и предотвращают падение напряжения в электросетях. Это особенно актуально при ограниченной мощности трансформаторов и использовании автономных источников электропитания.
  • Повышение безопасности производства. Плавный старт и разгон снижет травматизм при поломках оборудования, связанных с рывками при запуске, вероятность гидравлических ударов, других аварийных ситуаций.
  • Уменьшение наводимых помех при старте. Софт-стартеры снижают интенсивность магнитного поля при пуске электродвигателя. УПП позволяют отказаться от фильтров для контрольных кабелей.
  • Низкая стоимость. Устройства плавного пуска стоят в несколько раз дешевле преобразователей частоты той же мощности. Софт-стартеры выгодно использовать при постоянной нагрузке оборудования в условиях, где ограничение пусковых токов и стартового момента являются основными требованиями.
Читать еще:  В каких случаях промывают двигатель при замене масла

УПП также заменяют механические тормоза и кинематические устройства для остановки. Кроме того, софт-стартеры позволяют применять асинхронные двигатели с ротором типа “ беличья клетка” вместо дорогих электрических машин с улучшенными пусковыми характеристиками или фазным ротором.

Выбор схемы пуска осуществляется на основании анализа требований к оборудованию и характеристик электрической сети.

ПУСК АСИНХРОННОГО ДВИГАТЕЛЯ

Асинхронные электрические двигатели с короткозамкнутым ротором благодаря своей крайней простоте получили широкое распространение, особенно в трехфазных сетях, где им не требуются дополнительные пусковые или смещенные по фазе обмотки.

При правильной эксплуатации асинхронный электродвигатель становится практически вечным – единственное, что в нем может потребовать замены, это подшипники ротора.

Однако ряд особенностей асинхронных двигателей определяет специфику их пускового режима: отсутствие обмотки якоря означает отсутствие противоЭДС индукции в момент включения обмоток статора, а следовательно – высокий пусковой ток.

Если для маломощных электрических двигателей это не критично, то в промышленных электродвигателях пусковые токи могут достигать очень высоких значений, что приводит к просадкам напряжения в сети, перегрузкам подстанций и электропроводки.

ПРЯМОЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Как уже было сказано выше, прямое включение обмотки асинхронного двигателя может применяться только при низкой мощности. В этом случае пусковой ток превышает номинальный в 5-7 раз, что не является проблемой для коммутационного оборудования и электропроводки.

Включение в сеть нового электродвигателя может вызвать настолько сильную просадку напряжения, что уже работающие двигатели остановятся, а новому мотору не хватит пускового момента, чтобы стронуться с места.

Пусковой ток асинхронного двигателя достигает максимального значения в момент включения и плавно снижается до номинального по мере раскрутки ротора.

Следовательно, для уменьшения времени перегрузки сети асинхронный двигатель должен включаться с минимальной нагрузкой, если это возможно.

Мощные токарные станки, гильотины для рубки металла не имеют фрикционных муфт, и все их вращающиеся механизмы раскручиваются в момент включения электродвигателя.

В этом случае длительные просадки напряжения приходится прямо закладывать в проектируемое для них электроснабжение.

ПЛАВНЫЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Логичным способом снижения пускового тока стало снижение напряжения, подаваемого на статор в момент запуска, с его постепенным увеличением при разгоне двигателя.

Также могут использоваться и дроссели высокой индуктивности (реакторы), а также автотрансформаторы.

Подобный способ плавного пуска имеет очевидные недостатки:

Проблематичность автоматизации.

Работа контакторов не привязывается к реальному значению тока, они либо переключаются вручную, либо перебираются с помощью реле времени автоматически.

Усложнение пуска под нагрузкой.

Так как крутящий момент асинхронного двигателя пропорционален квадрату напряжения питания, снижение напряжения в момент пуска в 2 раза приведет к снижению крутящего момента в 4 раза. Применение плавного пуска с электродвигателями, напрямую подключенными к нагрузке, значительно увеличивает время выхода на рабочие обороты.

Совершенствование силовой электроники позволило создать компактные автоматические устройства плавного пуска (также называемые софтстартерами от английского soft start – «мягкий пуск») для асинхронных электродвигателей, устанавливаемые на стандартную монтажную рейку электрощитов.

Они обеспечивают не только плавный разгон, но и торможение двигателя, позволяя регулировать параметры токов пуска и остановки в различных режимах:

В момент запуска ток ограничивается на заданном превышении номинального и удерживается на этой величине все время разгона двигателя. Обычно используется ограничение на уровне 200-300% номинального тока. Перегрузка становится малозначительной, хотя ее длительность возрастает.

В данном случае токовая кривая в момент включения двигателя имеет больший наклон, после чего софтстартер переходит в режим токоограничения.

Такой метод плавного пуска применяется при подключении к маломощным подстанциям или генераторам для снижения стартовой нагрузки, однако пусковой момент электродвигателя в данном случае минимален. Для устройств, лишенных холостого хода электродвигателя, использовать формирование тока с пологой стартовой кривой невозможно.

Ускоренный пуск (кик-старт).

Применяется с двигателями, напрямую приводящими нагрузку, так как иначе их пусковой крутящий момент может оказаться недостаточным для страгивания ротора.

В этом случае устройство плавного пуска допускает кратковременное превышение пускового тока в несколько раз (фактически осуществляется прямая коммутация), по истечении заданного времени ток снижается до двух-трехкратного превышения номинала.

Останов на выбеге.

При отключении двигателя напряжение с него снимается полностью, вращение якоря продолжается по инерции. Наиболее простой способ коммутации, применимый при небольших мощностях и малой инерции привода.

Однако в момент разрыва цепи происходит сильный индуктивный выброс, приводящий к сильному искрению в контакторах. На мощных электродвигателях, а также при высоких рабочих напряжениях данный способ отключения неприемлем.

Линейное снижение напряжения.

Применяется для более плавной остановки двигателя. Нужно помнить, что крутящий момент двигателя при этом снижается нелинейно из-за квадратичной зависимости момента от напряжения, то есть снижение момента происходит наиболее резко в начале кривой.

Отключение питания происходит при минимальном токе в обмотке, соответственно коммутирующие выключатели практически не изнашиваются образованием искры между контактами.

Для снижения нагрузок при остановке применяется управляемое снижение напряжения:

  • вначале ток снижается минимально;
  • затем кривая начинает снижаться круче.

Снижение крутящего момента электродвигателя при этом близко к линейному. Этот способ управления остановом электродвигателя применяется в устройствах с высокой инерционностью привода.

При использовании такого рода устройств плавного пуска пусконаладочные работы заключаются в настройке нужного типа кривой пускового тока и, в случае использования режимов формирования тока или ускоренного старта, настройке длительности временного интервала начального участка кривой.

Применение устройств плавного пуска позволяет автоматизировать пусковой режим, но его главный минус остается – либо приходится закладывать в устройство возможность холостого хода электродвигателя, либо допускать кратковременные перегрузки сети, раскручивая мотор и нагрузку с кик-стартом.

ПУСК ПО СХЕМЕ ЗВЕЗДА-ТРЕУГОЛЬНИК

Другим способом запуска, использующимся на трехфазных двигателях, является перекоммутация обмоток: в момент пуска обмотки соединяются звездой, по мере разгона ротора обмотки переводятся в нормальное включение треугольником.

Такой метод пуска фактически является частным случаем способа пуска асинхронного электродвигателя на пониженном напряжении, так как напряжение на обмотках при этом снижаетсяпримерно в 1,73 раза.

Подобный способ пуска может быть легко реализован с помощью набора контакторов с ручным управлением или с приводом от реле времени, поэтому достаточно дешев и распространен. Основные недостатки этого способа:

  1. При отказе одного из контакторов произойдет нарушение коммутации, в результате чего либо станет невозможным пуск, либо значительно снизится мощность двигателя.
  2. Снижение напряжения и тока является фиксированным.
  3. Крутящий момент двигателя при включении обмоток звездой уменьшается, поэтому запуск желательно также производить без нагрузки.
Читать еще:  Что на заводе заливают в двигатель лада ларгус

ПУСК ЭЛЕКТРОДВИГАТЕЛЯ ЧЕРЕЗ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Наиболее гибкий способ управления не только режимом пуска, но и рабочими характеристиками асинхронного электродвигателя – это применение частотного преобразователя. По своей сути частотный преобразователь представляет собой узкоспециализированный инвертор:

  • входное напряжение в нем выпрямляется;
  • затем заново преобразуется в переменное, но уже с заданной частотой и амплитудой.

Это происходит благодаря работе генератора широтно-импульсной модуляции (ШИМ), который создает серию прямоугольных импульсов заданной частоты и скважности (отношения длительности импульса к его периоду). Генерируемые импульсы управляют силовыми ключами, коммутирующими выпрямленное напряжение питания на обмотки выходного трансформатора.

Как осуществляется плавный пуск через частотный преобразователь?

В данном случае становится возможным плавное изменение не только напряжения, но и частоты питающего электродвигатель напряжения. Благодаря тому, что ШИМ-генератор частотного преобразователя легко может управляться с обратной связью по потребляемому току, становится возможным пусковой режим, в котором ток не превышает номинальный – таким образом перегрузка питающей сети фактически отсутствует.

Однако такой пусковой режим требует значительного усложнения частотного преобразователя, поэтому для управления асинхронными электродвигателями обычно используется комбинация с отдельным устройством плавного пуска (УПП).

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Плавный пуск электродвигателя

Плавный пуск предназначен для выполнения запуска и дальнейшего разгона, торможения и остановки высоковольтных электродвигателей синхронного и асинхронного типа, мощностью более 10 кВт, а также для сохранения и повышения их эксплуатационных качеств.

Необходимость плавного пуска

Традиционное использование прямого пуска для электродвигателя высокого напряжения, чревато резкими просадками напряжения в электрической сети.
Так, многократный бросок пускового тока, способствует созданию ударного электромагнитного момента, передаваемого по валу двигателя на редуктор и всю рабочую машину.
В обмотке статора создаются значительные динамические усилия, которые вызывают дефекты в виде смещения листов друг относительно друга, что чревато повреждением изоляции и приводят к капитальному ремонту двигателя.
В результате частых прямых пусков, как следствие, происходят повреждения редукторов и пробой изоляции обмоток.
Достаточно часто происходит обгорание выводов в «борно» (клеммах) электродвигателя и повреждение соединений между катушками обмоток двигателя.
Механические части агрегата быстро изнашиваются. Все эти неисправности заставляют выполнять узлы механизмов с высоким запасом прочности.

Принцип действия и особенности электронного плавного пуска

Действие плавного пуска основано на использовании принципа управления изменением фазового угла открытия тиристоров. Устройство работает с использованием высоковольтных тиристоров, подключенных встречно-параллельно, с током от 350 до 2600А. Каждой фазе соответствует тиристор положительного и отрицательного полупериода.
Тиристоры плавно увеличивают напряжение электродвигателя. Ток в третьей фазе, без управления, равен сумме токов фаз, находящихся под управлением. После разгона двигателя, тиристоры могут управляться, а напряжение подходит к выводам двигателя. Во время работы проводить регулировку напряжения необязательно, выполняется шунтирование тиристоров с помощь байпасных контактов.
Обеспечение обратной связи, предназначенной к управлению пусковым током и для защиты электродвигателя и электроустановки, выполняется трансформаторами тока.
Фазовая отсечка служит для получения величины напряжения наиболее эффективной для питания двигателя во время пуска. Фазовая отсечка настраивается в зависимости от величины напряжения до момента пуска и до расчетного напряжения электрического двигателя при помощи регулировок.
Значение силы тока электрической машины пропорционально напряжению, питающему ее. Этим достигается уменьшение величины пускового тока в зависимости от уменьшения, подаваемого к электродвигателю питающего напряжения.
Момент вращения электродвигателя по отношению к величине напряжения уменьшается пропорционально квадрату напряжения.

Возможности плавного пуска

Для УПП характерно сохранение параметров электрооборудования (напряжение, ток, вращающий момент) в момент пуска в безопасных пределах.
Плавный или безударный пуск исключает высокие ударные пусковые токи, способствует увеличению надежности оборудования. Снятие ограничения на число запусков и остановов электродвигателей высокого напряжения позволяет рационально использовать электрооборудование с учетом тарифа на электроэнергию.
В технологическом плане, плавный пуск дает возможность получить значительный выигрыш. Так, например, УПП используют на месторождениях нефтедобычи, например, на (КНС) кустовых насосных станциях, для запуска двигателей насосных агрегатов, применяемых для закачки воды в пласт. Благодаря отсутствию пусковых ограничений, УПП помогает поддерживать необходимое пластовое давление и позволяет максимально эффективно распределить нагрузки между насосными установками, внутри станции и со смежными КНС. Также плавный пуск используется для запуска асинхронных двигателей на ДНС (дожимная насосная станция), для подачи откачиваемой нефти в основной нефтепровод.

Преимущества плавного пуска

1. Плавный пуск рекомендован для запуска высоковольтных синхронных и некоторых типов асинхронных электродвигателей большой мощности. Это машины, которые обладают значительными статическими нагрузками и большой инерционной скоростью останова.
2. УПП обеспечивает частотный запуск двигателя до синхронной скорости с определенными значениями пускового времени и с ограничением тока с уровнем менее 1,5 от номинального тока электродвигателя.
3. Плавный пуск осуществляет синхронизацию и включение электродвигателя в сеть.
4. Наличие в УПП «умного» блока управления дает возможность осуществлять автоматическую работу оборудования. Цифровые каналы связи передают сведения о настоящем состоянии агрегата на высший уровень системы управления технологией рабочего процесса.
В управлении применяются микроконтроллерные системы. Для современных систем плавного пуска характерно адаптивное управление ускорением. Чтобы это было возможно, системы автоматики производят анализ предыдущих процессов запуска и остановки агрегата, после чего УПП автоматически адаптирует процесс к избранному профилю, соответственно назначению.
Важно знать и учитывать необходимое время пуска так называемый коэффициент трудности пуска. Чем больше время пуска, тем выше нагрев тиристоров, которые рассчитаны на длительный режим работы при нормальном пуске, определенной температуре окружающего воздуха (до 40оС) и заданном количестве включений.
Диапазон использования УПП.
В рамках использования устройства плавного пуска находятся самые разнообразные функции.
1. Осуществляя пуск и остановку двигателя, используется нелинейный способ, им можно управлять увеличением напряжения, в этом случае кривая напряжения будет зависеть от потребляемой нагрузки.
2. Быстрый останов двигателя осуществляется с помощью постоянного тока, он используется в функции торможения.
3. Максимальный импульсный момент способствует плавному разгону электрического двигателя.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
