Устройство и принцип работы винтового забойного двигателя

Забойные двигатели и их эксплуатация

К гидравлическим забойным двигателям относятся турбобуры и винтовые забойные двигатели.

Турбобур – забойный двигатель одно-трёхсекционный, предназначенный для бурения скважин.

В рабочих турбинах двигателя гидравлическая энергия бурового раствора, движущегося под давлением, превращается в механическую энергию вращающегося вала. Основной частью турбобура является турбина, состоящая из более сотни одинаковых ступеней, каждая ступень состоит из статора и ротора.

Турбобур
1 – статор; 2 – ротор; 3 – долотo

Ротор закрепляется на валу, статор – на корпусе. Между ними имеется зазор, обеспечивающий свободное вращение относительно друг друга. Пятой регулируют (или шпинделем) систему роторов и статоров относительно друг друга, т.е. регулируют зазор.

Ступень турбобура
1 – ротор; 2 – статор

Скорость вращения турбины пропорциональная количеству прокачиваемой жидкости. Давление повышается в квадрате пропорционально количеству прокачиваемой жидкости. Вращающий момент турбины также пропорционален квадрату количества прокачиваемой жидкости. Мощность турбины тоже пропорциональна количеству прокачиваемой жидкости.

Забойные двигатель

ЗАБОЙНЫЙ ДВИГАТЕЛЬ (а. face engine; н. Воhrlochsohlenantrieb; Воhrlochsohlenmotor; ф. moteur d’attaque; и. motor de frente de arranque) — погружная машина, преобразующая гидравлическую, пневматическую или электрическую энергию, подводимую с поверхности, в механическую работу породоразрушающего инструмента (долота) при бурении скважин. Энергия к забойному двигателю подводится от источника по колонне бурильных труб или кабелю. Преобразование подведённой энергии в механическую работу осуществляется в рабочих органах забойного двигателя. По типу движения, сообщаемого породоразрушающему инструменту, различают забойные двигатели вращательные и ударные, по виду энергоносителя — гидравлические, пневматические и электрические, по особенностям породоразрушающего инструмента — для бурения сплошным забоем и колонковые, по конструкции — одинарные, секционные, шпиндельные, редукторные и т.п.
Наиболее существенно отличаются по устройству и принципу действия забойные двигатели вращательного (турбобур, винтовой забойный двигатель и электробур) и ударного типов (гидро- и пневмоударник). Рабочим органом забойного двигателя вращательного типа (рис. 1, рис. 2, рис. 3) является система статор-ротор.
Статор фиксирован от проворота в корпусе забойного двигателя, а ротор — на валу. Корпус забойного двигателя соединён с колонной бурильных труб, вал — с долотом. Энергоноситель в рабочих органах забойного двигателя вращательного типа создаёт на роторе и статоре моменты силы, равные по величине и противоположные по направлению (так называемый активный и реактивный моменты). Активный момент используется на вращение долота, реактивный момент воспринимается колонной бурильных труб и гасится на стенках скважин и в приводных механизмах, размещённых на поверхности. Основные элементы забойного двигателя вращательного типа, помимо рабочих органов: осевая и радиальные опоры, уплотнение выхода вала.
Наибольшее использование забойного двигателя вращательного типа (табл. 1) имеют в бурении на нефть и газ (свыше 80% общего объёма).
Забойные двигатели ударного типа сообщают долоту возвратно-поступательные движение. Основным рабочим органом такого забойного двигателя является поршень-молоток, энергия удара которого передаётся долоту. Движение молотка вниз (рабочий ход) и вверх (обратный ход) обеспечивается автоматическим перепуском жидкости или сжатого газа. В различных конструкциях забойного двигателя ударного типа энергия подводимой жидкости (газа) используется как для совершения только прямого или только обратного хода поршня-молотка, так и для прямого и обратного ходов. Забойные двигатели ударного типа (табл. 2) приводятся в действие жидкостью (гидроударник) и сжатым газом (пневмоударник).
Гидро- и пневмоударники применяют главным образом при бурении скважин малого диаметра глубина до 1500 м на твёрдые полезные ископаемые и для бурения шпуров.
Использование забойного двигателя (по сравнению с ротором) обеспечивает повышение технико-экономических показателей бурения за счёт увеличения скорости бурения, сокращения количества аварий с бурильной колонной, снижения энергозатрат. Особенно эффективно применение забойного двигателя при бурении наклонно направленных скважин.

Современные винтовые забойные двигатели (ВЗД) относятся к классу одновинтовых объемных роторных гидромашин. Рабочим органом ВЗД является винтовая пара, состоящая из статора и ротора. Стандартные винтовые двигатели состоят, как правило, из одной винтовой рабочей пары. Статор, называемый наружным элементом, является неподвижной корпусной деталью винтовой пары. Он имеет эластичную обкладку с внутренней винтовой поверхностью. В качестве эластомера обычно применяется резина. Ротор, называемый внутренним элементом, является вращающейся деталью винтовой пары. Он представляет собой металлический винт с износостойкой рабочей поверхностью. В целом рабочий орган ВЗД является косозубой парой внутреннего циклоидального зацепления, состоящей из зубчатого статора и зубчатого ротора, причем число зубьев статора всегда должно быть на единицу больше числа зубьев ротора. Это условие является необходимым, но не достаточным для работы ВЗД. Из-за неравного числа зубьев, винтовые поверхности статора и ротора образуют полости, называемые рабочими камерами. Эти камеры, образующиеся по всей длине рабочего органа, разобщены на области высокого и низкого давлений. Камеры, которые одновременно разобщены от области высокого и области низкого давления, называются шлюзами. Для создания таких камер также необходимо чтобы:

· — отношение шагов винтовых поверхностей наружного и внутреннего элементов было пропорционально отношению числа зубьев статора и ротора;

· — длина рабочего органа была не меньше шага винтовой поверхности статора;

· — профили зубьев наружного и внутреннего элементов были взаимоогибаемыми и находились в непрерывном контакте между собой в любой Расход бурового раствора, как один из важнейших параметров режима бурения, должен выбираться исходя из геолого-технических условий проводки скважины. Желательно при этом, чтобы его величина соответствовала диапазону допустимых значений расхода промывочной жидкости для выбранного типоразмера винтового забойного двигателя. Нижний предел расхода ограничивается нагрузочной способностью и устойчивостью работы ВЗД. Превышение допустимого значения расхода приводит к чрезмерному износу рабочего органа и значительному повышению уровня вибраций вследствие роста инерционных нагрузок вращающегося ротора, повышения контактных напряжений в рабочей паре, увеличения скоростей течения жидкости в каналах. Кроме того, с увеличением расхода возрастают гидравлические потери в двигателе и снижается его КПД.

Читать еще:  Электронные системы управления работой дизельных двигателей учебное пособие

Увеличение плотности бурового раствора в целом положительно сказывается на характеристике ВЗД, т.к. при этом возрастает крутящий момент, а также перепад давления. С ростом плотности жидкости снижаются объемные потери и увеличивается нагрузочная способность двигателя. Вместе с тем, увеличение плотности бурового раствора при работе ВЗД также должно иметь свои пределы.

Энергетическую характеристику ВЗД определяют экспериментально при испытаниях собранного двигателя на буровом стенде, который используется также при испытаниях турбобуров.

Винтовые забойные двигатели отличаются друг от друга конструкциями шпинделей, трансмиссий, клапанов, центраторов и других элементов. Однако главным отличием любого ВЗД является конструкция его рабочего органа – винтовой пары. Именно тип винтовой рабочей пары определяет энергетические параметры ВЗД: его крутящий момент, частоту вращения, мощность и др.

В подавляющем большинстве случаев рабочие органы винтовых двигателей выполняются в монолитном исполнении. Существуют также конструкции двигателей с т.н. модульными рабочими органами, имеющими составной статор и составной ротор. Кроме того, в некоторых случаях применяются секционные винтовые двигатели, имеющие последовательно соединенные рабочие пары.

Рабочие органы современных винтовых забойных двигателей имеют два основных отличительных признака:

· — кинематическое отношение или заходность рабочей пары;

· — длина активной части рабочего органа (статора).

ⓘ Энциклопедия | Винтовой забойный двигатель — Вики ..

ⓘ Винтовой забойный двигатель

Винтовой забойный двигатель — это машина объемного действия. Основными элементами конструкции являются: двигательная секция, шпиндельная секция, регулятор угла. Винтовой забойный двигатель применяет для бурения скважин различной глубины, широко применяются для наклонно-направленного и горизонтального бурения.

1. История внедрения в России

СССР является родиной турбинного бурения. Первый промышленный образец был изготовлен еще в 1922 — 1923 годов Это был редукторный турбобур с одноступенчатой турбиной, начиная с 40-х годов основных техническим средством для бурения скважин являлся многоступенчатый турбобур. Широкое распространение турбинного бурения позволило получить высокие темпы роста добычи нефти и газа.

Однако с увеличением средних глубин скважин, совершенствования долот и технологии роторного бурения отечественная нефтяная промышленность стала отставать по показателю проходки за рейс от мирового уровня. Так в 1981 — 1982 годах средняя проходка за рейс в США составляла 350 м, в то время как в СССР она не превышала 90 м. Такое отставание от США было связано с характеристикой турбобуров, которые не позволяли получать частоту вращения менее 400 — 500 об/мин с обеспечением необходимого крутящего момента и уровня давления насосов, и как следствие было невозможно применять современные низкооборотные шарошечные долота. И перед нефтяной промышленностью СССР встал вопрос о переходе на технологию низкооборотного бурения.

Роторное бурение хоть и применялось, но технологически сильно отставало от мирового уровня: не имелось бурильных труб и буровых станков высокого технического уровня. Таким образом было принято решение о создании низкооборотного забойного двигателя для замены турбобуров. Работы по созданию опытных образцов винтовых забойных двигателей ВЗД начались в США и СССР в середине 60-х годов. В США первые ВЗД были альтернативой турбобурам для наклонно-направленного бурения, а в СССР они служили средством для привода низкооборотных долот.

В последние годы в технике и технологии бурения скважин произошли значительные изменения: появились новые технологии в наклонно-направленном бурении бурение горизонтальных участков, бурение дополнительных стволов из ранее пробуренных скважин, распространение долот типа PDС, новейшие телеметрические системы для контроля забойных параметров во время бурения и др. И если раньше ВЗД рассматривались только как альтернативу турбобурам и их перспектива оценивалась неоднозначно, то сейчас в силу свои уникальных характеристик ВЗД стали основной частью современных технологий. В 2010 году в России выполнено ¾ всего объема бурения и ремонта скважин при помощи ВЗД и они были взяты на вооружение практически всеми российскими и зарубежными нефтегазовыми и сервисными компаниями.

2. Конструкция и принцип работы

Винтовые забойные двигатели относятся к объемным роторным гидравлическим машинам и согласно общей теории таких машин элементами рабочих органов РО являются:

  • Ротор-винт, носящий название ведущего через который крутящий момент передается исполнительному механизму.
  • Замыкатели-винты, носящие название ведомых, назначение которых уплотнять двигатель, то есть препятствовать перетеканию жидкости из камеры высокого давления в камеру низкого давления.
  • Статор двигателя с плоскостями, примыкающими по концам к камерам высокого и низкого давления.

Сравнительно малая металлоемкость и простота конструкции является важным фактором, способствующим широкому их использованию в современной технике.

К отличительным особенностям ВЗД относятся:

  • Отсутствие быстроизнашивающихся распределительных устройств, поскольку распределение жидкости по камерам рабочих органов осуществляется автоматически за счет соотношения чисел зубьев и шагов винтовых поверхностей ротора и статора.
  • Непрерывное изменение положения контактной линии геометрического места точек касания ротора и статора в пространстве, в результате чего механические примеси, находящиеся в жидкости, имеют возможность выносится потоком из рабочих органов.
  • Кинематика рабочих органов, в относительном движении которых сочетается качение и скольжение при относительно невысоких скоростях скольжения, что снижает износ рабочей пары.

Так как ВЗД находится в непосредственном контакте с жидкостью буровым раствором, который и приводит его в действие, то благодаря указанным особенностям он является практически единственным типом объемных гидравлических двигателей, который сравнительно долговечны при использовании рабочих жидкостей, содержащих механические примеси.

Практически любой ВЗД можно разделить на несколько основных узлов: двигательная секция, шпиндельная секция, регулятор угла перекоса.

Двигательная секция предназначена для преобразования потока жидкости в вращательное движение. Она состоит из стального ротора и статора, который имеет эластичную обкладку с внутренней винтовой поверхностью эластомер, выполненную обычно из резины. Статор и ротор двигательной секции должны выполнять некоторые условия:

  • Число заходов статора и ротора должно отличаться на единицу.
  • Винтовые поверхности статора и ротора должны иметь одинаковое направление
Читать еще:  Что будет если крутить стартером при заведенному двигателе

Зубья статора и ротора находятся в непрерывном контакте, образуя замыкающиеся по длине статора единичные камеры. Буровой раствор проходя через эти камеры проворачивает ротор внутри статора. По конструкции двигательной секции различают монолитные и секционные двигатели.

Шпиндельная секция. Под термином «шпиндель» подразумевается автономный узел двигателя с выходным валом с осевыми и радиальными подшипниками. Шпиндель является одним из главных узлов двигателя. Он передает крутящий момент и осевую нагрузку на долото, воспринимает реакцию забоя и гидравлическую осевую нагрузку, действующую в РО, а также радиальные нагрузки от долот и гибкого вала гибкий вал применяется для соединения ротора ВЗД и вала шпинделя.

Шпиндель выполняется в виде монолитного полого вала, который соединяется посредством наддолотного переводника в нижней части с долотом, а с помощью муфты в верхней части — с гибким валом По конструкции шпинделя бывают открытые и маслонаполненные. В открытых используются почти во всех серийных отечественных двигателях узлы трения смазываются и охлаждаются буровым раствором, а в маслонаполненных узлы трения находятся в масляной ванне с избыточным давлением на 0.1-0.2 МПа, превышающим давление окружающей среды.

Регулятор угла предназначен для перекоса осей секций двигателя или самого двигателя относительно нижней части бурильной колонны. Устанавливается между силовой и шпиндельной секцией или над самим ВЗД. Обычно состоит из двух переводников, сердечника и зубчатой муфты.

В большинство компоновок низа бурильной колоны включающих ВЗД устанавливаются переливные клапаны. Они предназначены для сообщения внутренней полости бурильной колонны с затрубным пространством при спуско-подъемных операциях. Применение клапана устраняет холостое вращение двигателя, а также уменьшает гидродинамическое воздействие на забой. Устанавливают над двигателем или входят непосредственно в конструкцию ВЗД.

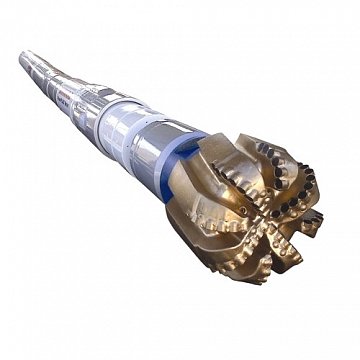

Винтовые забойные двигатели (ВЗД)

Назначение

ВЗД предназначены для бурения нефтяных и газовых скважин, капитального ремонта скважин, прокладки подземных коммуникаций, других специальных технологий.

Описание

По принципу действия ВЗД являются объемной (гидростатической) машиной, многозаходные рабочие органы которой представляют собой планетарно-роторный механизм с внутренним косозубым зацеплением, то есть неподвижным статором с вулканизированной профилированной резиной и стальным червячным ротором. При подаче жидкости под давлением, ротор вращается относительно статора. Вращение вала ротора передаётся через кардан на вал шпинделя, на котором навёрнуто долото. Над переводником устанавливается клапан, через который не вытекает раствор при подъёме инструмента.

Преимущества винтового забойного двигателя:

  • простота конструкции и сравнительно малые размеры;
  • высокий крутящий момент при малых скоростях вращения;
  • минимальная аварийность с трубами;
  • транспортабельность.

Винтовые забойные гидравлические двигатели подразделяются на следующие типы:

        1. общего назначения;
        2. для наклонно направленного и горизонтального бурения;
        3. для отбора керна;
        4. для ремонта скважин;
        5. с разделенным потоком;
        6. турбовинтовые.

Классификация винтовых забойных двигателей принята:

Винтовой забойный двигатель ВЗД

Производство и ремонт бурового оборудования и инструмента для ремонта скважин

Поможем в подборе аварийного оборудования

Оказываем услуги по ремонту и прокату оборудования

  • Описание

ВИНТОВОЙ ЗАБОЙНЫЙ ДВИГАТЕЛЬ

Винтовой забойный двигатель ВЗД является объемным мотором. Буровой раствор высокого давления через бурильную трубу входит в винтовый забойный двигатель, гидравлическая энергия преобразовывается в механическую энергию, ротор приводит главный вал и долото во вращение, действует долото, осуществляется цель бурения. Наша компания поставляет винтовые забойные двигатели ВЗД серии 2-3/8″—11-1/4″ серии LZ, или с различными размерами по специальным требованиям заказчиков.

В настоящее время кроме популярных прямых винтовых забойных двигателей, мы предлагаем и следующие типы винтовых забойных двигателей ВЗД:
1. Гнутый винтовый забойный двигатель: структурное сгибание под углом на корпусе направляющего вала винтового забойного двигателя для отклонения с разными кривинами. Имеются корпус отдельного гнутья и двойного гнутья.
2. Винтовый забойный двигатель с регулируемым углом: для разных коэффициентов отклонения гнутых винтовых забойных двигателей можно регулировать углы перегиба винтового забойного двигателя.
3. Удлиненный винтовый забойный двигатель: на основе обычного винтового забойного двигателя повышен класс мотора для увеличения крутящего момента винтового забойного двигателя, чтобы ускорить разбивание долотом пород.
4. Пустотелый винтовый забойный двигатель: для большого расхода выбуренных пород при бурении применяется пустотелый ротор с твердой легированной форсункой, таким образом, увеличен входной расход и повышен водяной привод долота.
5. Винтовый забойный двигатель с высоким отклонением: оригинальное проектирование, кратчайшая длина, точка изгибания ближе к долоту, коэффициент отклонения >1°/m.
6. Винтовый забойный двигатель для стойкого к насыщенному соляному раствору глинистого раствора: для долговременной работы винтового забойного двигателя в насыщенном соляном растворе применяется специальное покрытие, антикоррозийное и износостойкое.
7. Высокотемпературный винтовый забойный двигатель: для повышения стойкости резины статора винтового забойного двигателя к высокой температуре, для удовлетворения требований к бурению при высоких температурах в градиентных зонах высокой температуры земли, в глубоких скважинах, в сверхглубоких скважинах применяется качественная и жаростойкая резина для изготовления статора мотора, стойкость мотора к высокой температуре повышается до 160ºС.
8. Уплотнительный винтовый забойный двигатель с приводным валом: изменить обычный приводной вал с глинистым раствором для смазывания в уплотнительный приводной вал с маслом для смазывания, улучшить рабочие условия упорного и радиального подшипников, удлинить срок полезной службы цельного винтового забойного двигателя.

Конструктивные особенности винтовых забойных двигатели ВЗД

1. Блок клапана сброса

Клапан сброса состоит из поршня, муфты, пружины и т.д. Клапан имеет два положения:»открыто» и «Закрыто». При спускоподъемных операциях он находится в положении «открыто». Проходные каналы связывают затрубное пространство и бурильную колонну для обеспечения циркуляции раствора и для предотвращения выброса бурового раствора на ротор во время спускоподъемных операций.
При прохождении бурового раствора через устье клапана создается дифференциальное давление на концевых отверстиях, обеспечивающее толкающее усилие. Когда такое давление превышает усилие пружины и статическое трениепоршень клапана сброса опускается и пропускные каналы закрываются .При этом буровой раствор направляется в двигатель.
Энергия давленияпреобразуется в механическую энергию. Когда буровой насосостановлен или когда значение производительности недостаточно,дифферен циальное давление недостаточно для превышения усилияпружины и она возвращает поршень в положение «закрыто».

Читать еще:  Что стучит в двигателе на холодную форд фокус

2. Компановка винтового забойного двигателя ВЗД

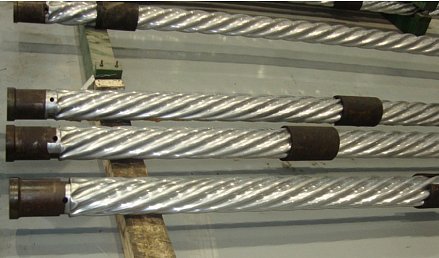

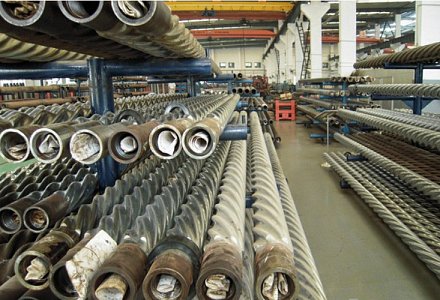

Винтовой двигатель ВЗД состоит из двух частей. Статор представляет собой трубу с покрытием из эластомера ВипаГ1. Резиновая полость в статоре имеет спирально винтовую форму. Ротор представляет собой стержень спиральновинтовой формы из прочного стального сплава с прочным хромовым покрытием для снижения трения и абразивного воздействия при вращении. Форма и размер ротора и статора обеспечивают надежный контакт. Точкивзаимного контакта образуют герметичный спиральный канал по оси двигателя.

При вращении ротора в статорегерметичная полость перемещается, обеспе чиваяпреобразование энергии. Это представляет собой основной принцип действия винтового двигателя. Роторы забойных двигателей имеют различный заходлопастей.
В целом, двигатель с однозаходной лопастью имеет преимущества в высокой скоростииболеенизкомкрутящеммоменте;многозаходныелопастныедвигателиимеет низкую скорость и высокий крутящий момент. Рабочее значение крутящего момента двигателей пропорционально перепаду давления на двигателе.
Таким образом, выходное значение крутящего момента контролируется давлением на буровом насосе (давление циркуляции + дифференциальное давление на двигателе]. Дифференциальное давление на двигателе не должно превышать установленных значений для предотвращения преждевременного износа забойного двигателя.
Теоретически скорость вращения прямопропорциональна объему жидкости, поступающей в спиральную полость. Контроль входного объема жидкости обеспечивает контроль скорости вращения.
Для повышения производительности винтового двигателя ВЗД без увеличения скорости вращения ротор некоторых забойных двигателей имеет полость со штуцером. Это позволяет увеличить производительность забойного двигателя, но при этом скорость вращения двигателя снижается вместе с увеличением нагрузки на долото (нелинейно). Следует уделить внимание соответствующему выбору и режиму

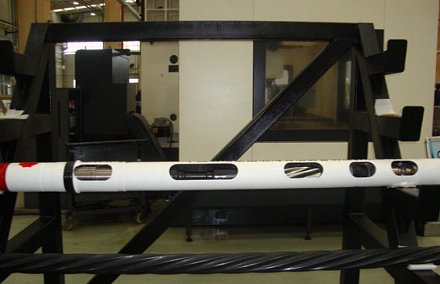

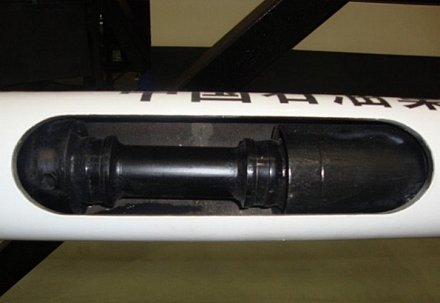

3. Компановка соединительного штока

Компоновка соединительного штока соединяется с нижней частью ротора и с верхней частью ведущего вала и служит для передачи вращения от двигателя к ведущему валу и долоту.
Она также компенсирует угловую несоосность эксцентрического движения ротора и концентрического движения ведущего вала. Гибкость компановки достигается применением двух противоположных соединений универсального типа.

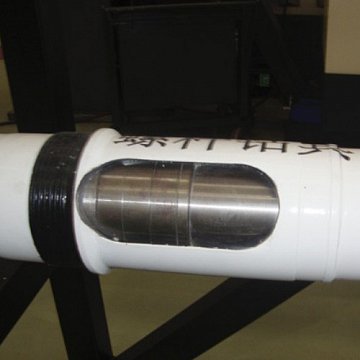

4. Компановка подшипников

Компановка подшипников не только передает крутящий момент и скорость вращения двигателя надолото, но также принимает на себя осевые и радиальные нагрузки, возникающие в процессе бурения.

Основная структура компоновки представляет собой группу подшипников. Компоновка ведущего вала гидравлических забойных двигателей имеет различную структуру.
Стандартная компановка подшипников имеет верхний инижний подшипники из карбида вольфрама, группу нажимных шарикоподшипников между ними, что обеспечиваетприемистостькнагрузкеи длительность срока эксплуатации. Герметичный ведущий вал имеет сходную структуру.
Такая конструкция обеспечивает увеличение межремонтного срока эксплуатации двигателя за счет применения сальниковых уплотнителей, благода ря чему работа компановки подшипниковпроисходитвгерметичных условиях, и изолирует этот узел от попадания промывочной жидкости.
Верхнийинижнийрадиальныйподшипниккомпоновки ведущего вала витового забойного двигателя изготовлены из сплава СС. В середине расположены нажимные плоские подшипники РйС с высокой переносимостью нагрузки и длительным сроком эксплуатации.

Технические характеристики винтовых забойных двигателей ВЗД

Комплектование забойных двигателей ВЗД

Управляемый винтовой забойный двигатель обычно состоит из различных кривых переводников, изогнутых корпусов и стабилизатора и может использоваться для наклоннонаправленного и горизонтального бурения

Кривой переводник и корпус

Управляемый винтовой забойный двигатель состоит из следующих элементов и узлов:
Винтовой забойный двигатель ВЗД с изогнутым переводником (Его верхняя часть оснащена переводником с заданным углом, угол задаётся производителем в соответствии стребованиями клиента);
Винтовой забойный двигатель ВЗД с муфтой изменения угла (Корпус универсального вала одиночноизогнутый. Угол изгиба корпуса задаётся клиентом. Положение точки изгиба может размещаться в верхней или нижней части изогнутого корпуса. В целом, для одного и того же угла расстояние выноса нижней точки изгиба невелико и степень набора высока. Точка изгиба может располагаться в верхней части корпуса без специальных требований).
Двойной изогнутый корпус с одним направлением (Корпус универсального вала имеет два угла изгиба в одном направлении).
Двойной изогнутый корпус с разными направлениями (Корпус универсального вала имеет два угла изгиба в разных направлениях. Нижний угол искривления вдвое превышает верхний угол искривления. Такая конструкция имеет большой угол искривления и малое отклонение].
Изогнутый переводник и корпус с большим отклонением и одним направлением (Кривой переводник устанавливается в верхней части, а корпус универсального вала имеет один изгиб)

Кривой переводник и корпус

винтовой забойный двигатель с изогнутым переходником

винтовой забойный двигатель с одиночноизогнутым корпусом

Винтовые забойные двигатели ВЗД имеют гравированную маркировку в точке изгиба. Указывается значение угла в высшей точке изгиба для удобства работы

винтовые забойный двигатель с одиночноизогнутым корпусом с разными направлениями

винтовые забойный двигатель с изогнутым переводником с одним направлением

Управляемый винтовой забойный двигатель ВЗД может быть оснащен различными регулируемыми корпусами.

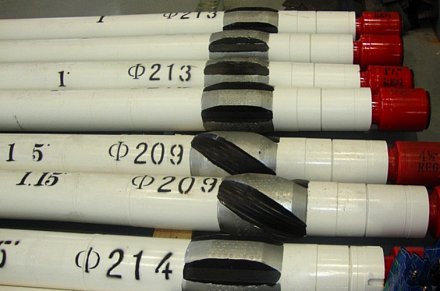

Сменный стабилизатор

Для удовлетворения различных требований управляемый винтовой забойный двигатель ВЗД может быть оснещен сменными стабилизаторами. Стабилизатор можно заменить в полевых условиях. .

— Соединение может быть специально сконструировано в соответствии с требованиями клиента, иначе оно изготавливается в стандартном варианте резьбового соединения.
— Указанные выше параметры следует использовать лишь как справочные.
