Давление масла в двигателе змз 406 норма какая

Змз 406 низкое давление масла причины и лечение

Всем доброго дня. В сегодняшней статье мы рассматриваем типовую проблему – пропало давление масла в двигателе ЗМЗ 406. К сожалению это довольно распространенная проблема и типовых причин довольно много в статье мы разберем все причины и то, как они проявляются.

Начнем с описания конструкции системы смазки ЗМЗ 406:

Масляный насос приводится в действие от промежуточного вала через шестигранник. На масляном насосе установлен редукционный клапан, который сбрасывает излишнее давление масла обратно в картер. Из масляного насоса масло через фильтр подается в главную масляную магистраль, из которой смазываются шейки коленчатого вала, и втулки промежуточного вала привода ГРМ. Так же от главной магистрали идет канал в ГБЦ и к гидронатяжителям. В ГБЦ в свою очередь просверлены 2 масляных канала параллельно распределительным валам. По этим каналам масло подается к каждой шейке распределительного вал и к каждому из 16 гидрокомпенсаторов.

Самые проблемные места в системе смазки – редукционный клапан, втулки промежуточного вала и гидронатяжители цепей, но обо всем по порядку…

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

  • Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется большая часть давления.
  • Второе по популярности место – изношенные гидронатяжители цепей.
  • Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
  • Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
  • Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

  • Более частая замена масляного фильтра.
  • Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
  • Отключение масляного радиатора или замена его на теплообменник.
  • Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
  • Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

Итак, вот эти места и варианты их жиклирования:

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.

С уважением, администратор https://life-with-cars.ru

Владельцы автомобилей марки ГАЗ сталкиваются с необходимостью поднять давление масла в двигателе змз 406. Давление масла должно быть в двигателе змз 406 в нормальных значениях, но этот показатель ухудшаеться по мере износа агрегата. Если в двигателе ЗМЗ пропадает давление масла, это может привести к выходу из стоя узла.

Пропало давление масла в двигателе змз 406

Для начала разберем, почему может произойти понижение давления масла, ведь просто так исчезнуть оно не может. О пониженном давлении масла укажет индикатор на панели приборов. Индикатор может гореть все время или периодически.

Если столкнулись с такой проблемой необходимо выяснить причины и устранить их:

  1. в первую очередь осмотреть двигатель, на предмет видимых подтеков масла;
  2. вытащив щуп по меткам выяснить уровень автомасла в двигателе газели;
  3. если с этим все в порядке переходим к проверке датчика давления масла;
  4. необходимо открутить датчик, перед этим отключив от него провод;
  5. подключить манометр проверки давления масла;
  6. завести мотор, и сверить показания манометра с заводскими показаниями.

Если с показаниями все в норме, а датчик имеет явные подтеки, то скорей всего требуется его замена.

Еще низкое давление возможно из-за жидкого масло для двигателя змз 406. Если это подтвердилось, то необходимо подобрать более густое автомасло, соответствующее допускам двигателя. Дело в том, что масла с недостаточной вязкостью не способны создавать необходимого давления. Особо это касается двигателей с определенной выработкой узлов. В основном это становиться явно на горячем движке. Если движок остывший причина может не проявляться. Индикатор на панели при этом не будет загораться.

Самое последняя и дорогостоящая причина: это износ коленвала и его коренных вкладышей, выработка в районе распредвала, залегание и износ поршневых колец, засорение инжектор. В этом случае потребуется полный ремонт двигателя, измерив при этом все изношенные узлы, и ремонта или замены изношенных агрегатов.

Читать еще:  Kia sorento 2 какое масло в бензиновый двигатель

Какое давление масла должно быть в двигателе змз 406

На холостом ходу норма давления в двигателе змз-406 считается 1,0 кг на см2 при 800 оборотах в минуту, по подключенному манометру вместо штатного датчика. Если обороты поднять до 3000 оборотов двигателя, то данный параметр составит до 3.5 кг на см2. Эти параметры так же и для двигателя змз 405.

Советы как поднять давление масла в двигателе змз 406

Покупка и установка масляного насоса от змз 514, который устанавливается на Uaz Patriot (артикул 514 .1011010) вместо штатного насоса этих двигателей. Новый насос обладает улучшенными характеристиками, и его установка приводит к повышению давления масла и минимальный переделок в двигателях змз 406 и змз 405. В самой установке насоса нет никаких сложностей, так как он встает на заводское место с установкой родной прокладки насоса.

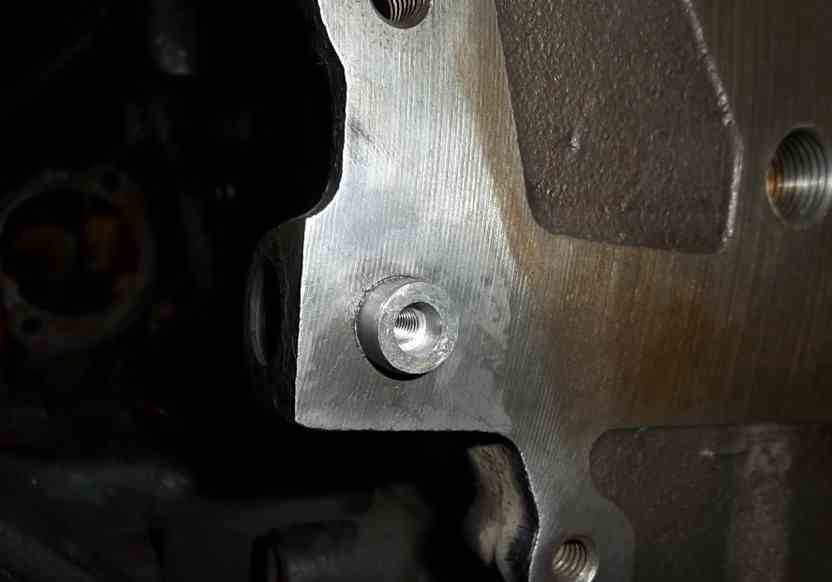

Еще один вариант это доработка ГБЦ двигателя змз. Больший провал давления автомасла происходит именно в головке блока цилиндров, точнее шейки распредвалов. Повысить его возможно уменьшением размера в отверстии подводящего канала к головке блока.

Изначально размер этого канала 9 мм. Диаметр нужно довести до 8 мм. При этом на ГБЦ будет проходить меньшее количества масла, но оптимально для работы. Уменьшив размер отверстия повысим давление коленвала двигателя. Достигается это следующим методом:

  • в заводском канале нарезается резьба М10;
  • берется болт М10, подходящий по резьбе, как в отверстии;
  • дрелью сверлится отверстие 8 мм в болте М10;
  • вворачивается новый болт с уменьшенным диаметром в канал, сажая при этом на резьбовой герметик, лишнее от болта стачивается;
  • остаток болта зашлифовывается вровень с блоком, острая кромка болта м10 скругляется;

Третий способ это проточить на поверхности вкладышей коленвала дополнительного канала для прохождения автомасла и уменьшение зазора путем установки жиклера в отверстие головки шатуна с 4 миллиметров до 1.6 миллиметров. Минусом заводской конструкции являться, что за один оборот коленвала в отверстие канала подачи автомасла к поршневому пальцу для охлаждения нижней части поршня двигателя при совпадении отверстий шейки и на вкладыши получается подать только два импульса масла. При этом постоянной смазки поршня и пальца не получаются. Вышеуказанным способом решаем заводскую проблему, и давление подается стабильно, поршня охлаждаются постоянно. Минусом данного метода, что моторное масло нагревается от днища поршня выше нормы и давление снова уменьшается, но уже не так значительно. Решается данная проблема установкой теплообменника для масла, то есть выносного масляного кулера. У владельцев газелей встанет так же вопрос как поднять давление масла в двигателе змз 405, методы для обоих моторов одинаковы.

Заключение

Самым эффективным методом поднять давление масла в двигателе змз 406 и наиболее безопасным для ресурса двигателя является установка масляного насоса от змз 514, так как он приближен к заводскому варианту, и не несет серьезных конструктивных переделок в двигателе.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Техническое состояние двигателя ЗМЗ-4062 в процессе эксплуатации постоянно изменяется. В период обкатки, около 2500 километров, по мере приработки трущихся поверхностей уменьшаются потери на трение, увеличивается мощность двигателя, уменьшается расход топлива, снижается угар масла. Далее наступает период, при котором техническое состояние двигателя практически изменяется мало.

Диагностика технического состояния двигателя ЗМЗ-4062, расход топлива, компрессия в цилиндрах, расход и давление масла, оценка шумности работы двигателя ЗМЗ-4062.

По мере износов деталей увеличивается прорыв газов через поршневые кольца, падает компрессия в цилиндрах, увеличивается утечка масла через зазоры в соединениях и падает давление в системе смазки. Следовательно, постепенно уменьшается мощность двигателя, увеличивается расход топлива, возрастает расход масла.

Определение технического состояния двигателя ЗМЗ-4062 для своевременного восстановительного ремонта весьма важно. Это продлит общий срок службы двигателя и предупредит аварийный выход двигателя из строя.

Общая оценка технического состояния двигателя ЗМЗ-4062.

Техническое состояние двигателя ЗМЗ-4062 оценивается по показаниям приборов (температуры охлаждающей жидкости и давления масла), характеру работы на различных режимах (равномерности, шумовым качествам). По величине компрессии в цилиндрах двигателя, реакции автомобиля на изменение подачи воздуха педалью управления дроссельной заслонкой.

Падение мощности двигателя ЗМЗ-4062 проявляется в снижении динамических качеств автомобиля, в ухудшении приемистости. Автомобиль вяло разгоняется, плохо преодолевает подъем (приходится преждевременно включать понижающую передачу), не развивает максимальную мощность. Следует иметь в виду, что указанные признаки могут быть также следствием нарушения регулировки механизмов ходовой части автомобиля.

Путь свободного качения (выбег) исправного автомобиля, движущегося со скоростью 50 км/ч, должен быть не менее 500 метров. Такое испытание проводится в безветренную погоду на сухом горизонтальном участке шоссе с асфальтовым или бетонным покрытием.

Расход топлива (эксплуатационный) зависит не только от технического состояния двигателя ЗМЗ-4062, но и (при исправном состоянии ходовой части автомобиля) от дорожных условий, нагрузки, методов вождения, поэтому эксплуатационный расход топлива не является объективным показателем технического состояния двигателя.

Контрольный расход топлива на исправном двигателе ЗМЗ-4062.

Техническое состояние двигателя (при исправности других механизмов автомобиля) определяется контрольным расходом топлива при движении автомобиля с неполной нагрузкой, 2 человека. После пробега по горизонтальному участку шоссе с асфальтовым или бетонным покрытием.

Испытание производится на участке протяженностью 4-5 км в двух противоположных направлениях. Контрольный расход не должен превышать 8,8 л/100 км при скорости 90 км/ч и 11,8 л/100 км при скорости 120 км/ч. При определении контрольного расхода бензина пользуются отдельным мерным бачком.

Нормальная компрессия (давление) в цилиндрах двигателя ЗМЗ-4062.

Проверка компрессии (давления) в цилиндрах двигателя ЗМЗ-4062 в конце такта сжатия производится компрессометром. Компрессию в цилиндрах замеряют на прогретом до 70-85 градусов двигателе при полностью открытой дроссельной заслонке и вывернутых свечах зажигания.

Резиновый наконечник компрессометра вставляется в отверстие свечи зажигания, обеспечивая уплотнение по кромке отверстия, и коленчатый вал двигателя прокручивается стартером до тех пор, пока давление в цилиндре не перестает увеличиваться, но не более 10-15 секунд. Аккумуляторная батарея должна быть исправной и полностью заряженной.

Компрессия в цилиндрах двигателя ЗМЗ-4062 менее 960 кПа (9,6 кгс/см2) свидетельствует об износе или неисправности поршневых колец или негерметичности клапанов. Чтобы установить истинную причину неисправности следует залить через свечное отверстие в каждый цилиндр по 20-30 см3 масла, применяемого для двигателя, и вновь проверить компрессию. Повышение компрессии указывает на неисправности (износ) колец или цилиндра. Если значение компрессии не повысилось, то, следовательно, нарушена герметичность посадки клапанов.

Расход моторного масла на угар для двигателя ЗМЗ-4062.

Расход моторного масла на угар контролируется замером количества масла, доливаемого до метки «П» указателя уровня, за определенный период. Если расход масла на угар превышает 0,25 литров на 100 километров, то двигатель ЗМЗ-4062 подлежит ремонту.

Нормальное давление масла в системе смазки двигателя ЗМЗ-4062.

Давление масла в системе смазки двигателя ЗМЗ-4062 проверяется контрольным манометром, который присоединяется на место установки датчика аварийного давления масла. Тройник на головке блока цилиндров слева, резьба коническая 1/4″. Давление масла на прогретом двигателе при средней частоте вращения менее 100 кПа (1 кгс/см2) и малой частоте холостого хода менее 50 кПа (0,5 кгс/см2) свидетельствует о неисправностях в системе смазки или чрезмерном износе подшипников коленчатого и распределительных валов. Такой двигатель подлежит ремонту.

Оценка шумности работы двигателя ЗМЗ-4062.

Шумность работы двигателя ЗМЗ-4062 проверяется его прослушиванием при работе на холостом ходу при переменной частоте вращения коленчатого вала, не превышающей 3000 оборотов в минуту. Шум шестерен масляного насоса при частоте 1000-2000 оборотов в минуту.

Читать еще:  Горит чек на додж калибр двигатель работает ровно

Не допускается стук и дребезг поршней, поршневых колец, стуки шатунных и коренных подшипников, прослушиваемые стетоскопом, а также выделяющийся стук поршневых пальцев, стук и резкий шум цепного привода распределительных валов, резко выделяющийся стук клапанов и толкателей. Резкий стук и шум высокого тона шестерен масляного насоса и его привода. Шум высокого тона или писк крыльчатки и подшипника водяного насоса, прослушиваемые без стетоскопа.

Допускается ровный, не резкий шум цепного привода распределительных валов, не выделяющийся из общего фона шум шестерен масляного насоса и его привода. Обнаружив в процессе эксплуатации какую-либо неисправность в работе двигателя ЗМЗ-4062, не следует торопиться разбирать двигатель, а попытаться установить причину неисправности до разборки.

К разборке двигателя ЗМЗ-4062 приступают, убедившись в действительной необходимости этой операции. Даже частичная разборка двигателя нарушает, как правило, уплотнения, приработку сопряженных деталей и увеличивает их износ при последующей эксплуатации.

Автомобильные двигатели семейства ЗМЗ-406

Семейство ЗМЗ-406 представляет собой бензиновые автомобильные двигатели внутреннего сгорания, производства ОАО «Заволжский моторный завод».

Прототипы собирались с 1992 года, в серийном производстве c 1997.

Впервые применен впрыск топлива.

Данное семейство двигателей широко применялось на автомобилях Горьковского автозавода, таких как: «Волга»-3102 , 31029, 3110 и «ГАЗель».
Флагман семейства — ЗМЗ-4062.10- 16-ти клапанный двигатель объемом 2,28 литра, способный развивать мощность до 150 л.с.

Двигатель ЗМЗ-4062.10 предназначен для установки на легковые автомобили среднего класса и микроавтобусы.

Двигатели ЗМЗ-4061.10, ЗМЗ-4063.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Технические характеристики cемейства двигателей ЗМЗ-406

Наименование параметраЗМЗ-4062ЗМЗ-4061ЗМЗ-4063ЗМЗ-4052ЗМЗ-409
Рабочий объем, л2,32,462,69
Диаметр цилиндра, мм9295,5
Ход поршня, мм8694
Степень сжатия9,18,09,59,39,0
Система питанияВпрыскКарбюраторнаяВпрыск
Номинальная мощность, кВт (л.с.)110,3 (150)73,5 (100)80,9 (110)118,8 (152)105 (142,8)
Частота вращения при ном. мощности, мин-152004500450052004400
Макс. крутящий момент, Н*м (кгс*м)206 (21)181,5 (18,5)191,3 (19,5)210,0 (21,5)230 (23,5)
Частота вращения при ном. мощности, мин-152004500450052004400
Частота вращения при макс. крутящем моменте, мин-140003500350043003900
Частота вращения на холостом ходу, мин-1 (мин+-50 / макс)800 / 6000750 / 6000850 / 6000850 / 5000
Минимальный удельный расход топлива, г/кВт*ч (г/л.с.*ч)252 (185)273 (200)265 (195)
Порядок работы цилиндров1-3-4-2
Расход масла на угар, % от расхода топлива0,30,40,3
Масса двигателя в комплекте поставки заводом, кг187185187190

Двигатели ЗМЗ-4061, ЗМЗ-4063

— карбюраторные, четырехцилиндровые, рядные с микропроцессорной системой управления зажиганием.

-Общий вид двигателей показан на рисунке 1 и 3.

-Поперечный разрез двигателей показан на рисунке 2.

Основными конструктивными особенностями двигателей являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырех клапанов на цилиндр (двух впускных и двух выпускных), повышение степени сжатия до 9,3 за счет камеры сгорания с центральным расположением свечи.

Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов — цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Микропроцессорная система управления зажиганием позволяет корректировать угол опережения зажигания, в том числе по параметру детонаций при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые показатели — мощностные, экономические и токсичности отработавших газов.

Привод вспомогательных агрегатов (насоса охлаждающей жидкости и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Как поднять давление масла на газели 406 двигатель

Пропало давление масла в двигателе змз 406

Для начала разберем, почему может произойти понижение давления масла, ведь просто так исчезнуть оно не может. О пониженном давлении масла укажет индикатор на панели приборов. Индикатор может гореть все время или периодически.

Если столкнулись с такой проблемой необходимо выяснить причины и устранить их:

Если с показаниями все в норме, а датчик имеет явные подтеки, то скорей всего требуется его замена.

Еще низкое давление возможно из-за жидкого масло для двигателя змз 406. Если это подтвердилось, то необходимо подобрать более густое автомасло, соответствующее допускам двигателя. Дело в том, что масла с недостаточной вязкостью не способны создавать необходимого давления. Особо это касается двигателей с определенной выработкой узлов. В основном это становиться явно на горячем движке. Если движок остывший причина может не проявляться. Индикатор на панели при этом не будет загораться.

Самое последняя и дорогостоящая причина: это износ коленвала и его коренных вкладышей, выработка в районе распредвала, залегание и износ поршневых колец, засорение инжектор. В этом случае потребуется полный ремонт двигателя, измерив при этом все изношенные узлы, и ремонта или замены изношенных агрегатов.

Путь от 402 к 406

К сожалению, 402 двигатель имел ряд недостатков, которые со времени пытались устранить. Так например, он постоянно перегревался. Чаще всего случаи перегрева замечались в летнее время. Машина начинала кипеть, двигатель требовал ремонт. Все недостатки были исправлены позднее. В ходе реконструкции появилась новая модель 406. Эта модель была похожа на предыдущие, но отличалась более высокой прочностью.

Самое главное преимущество — инжектор. Расход топлива стал гораздо меньше. А в зимнее время двигатель быстрее набирал обороты. К тому же, цена стала значительно меньше.

Отличительной чертой была надежность, поэтому модель до сих пор занимает лидирующие позиции на рынке. Ремонт двигателя производится на показателях пробега 200-300 км. Однако, стоимость будет достаточно высокой. Двигатель имеет систему диагностики, которая позволяет оценивать рабочий запас.


Электронные приборы способны выводить данные, сохранять их и ликвидировать устаревшие показатели. Всегда под контролем находится работа мотора. Все неисправности закодированы, а их расшифровка хранится в сервисной книжке. Те, что постоянно повторяются, удаляются самостоятельно. Чтобы узнать о данных, которые хранит мотор, необходимо приобрести специальный тестер. С его помощью можно вывести все данные на компьютер. Его подключают к колодке диагностического разъема.

Правда, сделать это могут только специалисты. Стоимость достаточно приемлемая. Если отключить аккумулятор, то все сведения сотрутся. Это не стоит сбрасывать со счетов. Однако, на работу движка этот факт совсем не оказывает влияния. Главное, что двигатель не требует никаких доработок и имеет низкий расход топлива. Если расход топлива становится высоким, то следует искать причину, по которой это происходит.


Разобранный карбюратор двигателя ЗМЗ 406

Возможно, что все дело в фильтрах, которые пора менять. 406 двигатель привлекает своей доступностью в цене и распространенностью в продаже. Его можно найти совершенно без проблем по привлекательной цене. Он не требует никаких дополнительных вложений. Отзывы о нем положительные. Владельцы такого мотора отмечают, что он не капризный, надежный, прочный. Это не может не радовать тех, кто собрался приобрести его.

Читать еще:  Формула расчета расхода бензина по мощности двигателя


Советы как поднять давление масла в двигателе змз 406

Изначально размер этого канала 9 мм. Диаметр нужно довести до 8 мм. При этом на ГБЦ будет проходить меньшее количества масла, но оптимально для работы. Уменьшив размер отверстия повысим давление коленвала двигателя. Достигается это следующим методом:

Третий способ это проточить на поверхности вкладышей коленвала дополнительного канала для прохождения автомасла и уменьшение зазора путем установки жиклера в отверстие головки шатуна с 4 миллиметров до 1.6 миллиметров. Минусом заводской конструкции являться, что за один оборот коленвала в отверстие канала подачи автомасла к поршневому пальцу для охлаждения нижней части поршня двигателя при совпадении отверстий шейки и на вкладыши получается подать только два импульса масла. При этом постоянной смазки поршня и пальца не получаются. Вышеуказанным способом решаем заводскую проблему, и давление подается стабильно, поршня охлаждаются постоянно. Минусом данного метода, что моторное масло нагревается от днища поршня выше нормы и давление снова уменьшается, но уже не так значительно. Решается данная проблема установкой теплообменника для масла, то есть выносного масляного кулера. У владельцев газелей встанет так же вопрос как поднять давление масла в двигателе змз 405, методы для обоих моторов одинаковы.

Доработка масляного насоса змз 406

Улучшение смазки привода масляного насоса 406-го

Сообщение михаил с » Сб май 18, 2013 21:54 pm

_________________ ГАЗ-21 1967 г. Белая, в оригинале ГАЗ 24 1981 г. Белая, ЗМЗ-406, кпп, мосты, тормоза (ВУТ и ГЦТ Бош) и сиденья 3110, гур, переделанная проводка.

TOYOTA-УПРАВЛЯЙ МЕЧТОЙ ВОЛГА-РУЛИ РЕАЛЬНОСТЬЮ

Re: Улучшение смазки привода масляного насоса 406-го

Сообщение shtepsel_ » Вс май 19, 2013 21:55 pm

Re: Улучшение смазки привода масляного насоса 406-го

Сообщение михаил с » Пн май 20, 2013 11:28 am

_________________ ГАЗ-21 1967 г. Белая, в оригинале ГАЗ 24 1981 г. Белая, ЗМЗ-406, кпп, мосты, тормоза (ВУТ и ГЦТ Бош) и сиденья 3110, гур, переделанная проводка.

TOYOTA-УПРАВЛЯЙ МЕЧТОЙ ВОЛГА-РУЛИ РЕАЛЬНОСТЬЮ

Re: Улучшение смазки привода масляного насоса 406-го

Сообщение novator55 » Пн май 20, 2013 11:55 am

Re: Улучшение смазки привода масляного насоса 406-го

Сообщение shtepsel_ » Вт май 21, 2013 21:36 pm

Смотря, как себя чувствует мотор. Сейчас у меня подопечная газель с 406м, у которого такой переделки нету, но: 1) пробег 170 тысяч в едрицких условиях 2) Масло заливается всегда разное и не всегда хорошее. Однажды вообще в солидол свернулось всё масло в моторе. 3) Ни разу не ремонтировался маслонасос. Он уже изношен. 4) Разбиты постели распредвалов. Но при этом на полусинтетике лампа низкого давления не горит на прогретом моторе на холостых. На синтетике горит. На холодную 2 килограмма давление где-то. И мотор продолжает ездить.

Действительно, если нет другого выхода — то можно попробовать. Обычно как бы отечественные производители говорят, что допускается горение или моргание лампы давления на холостых. Лишь бы с набором оборотов гасла.

Самостоятельно регулируем давление масла в двигателях ЗМЗ

Любому двигателю внутреннего сгорания необходима смазка трущихся деталей, и двигатели семейства ЗМЗ в этом плане исключением не являются. Без постоянной смазки такой двигатель проработает максимум час, после чего он просто заклинит. Его цилиндры и клапаны будут серьёзно повреждены, и устранить такую поломку будет крайне сложно. Поэтому давление масла в двигателе ЗМЗ является важнейшим показателем, за которым автовладелец должен тщательно следить. Но на отечественных автомобилях с моторами ЗМЗ давление масла очень часто пропадает. Попытаемся разобраться, по каким причинам это происходит и как это можно устранить.

О двигателях ЗМЗ

Прежде чем говорить о давлении масла, стоит познакомить читателя с самим двигателем. Двигатели ЗМЗ выпускаются Заволжским моторным заводом. У них 4 цилиндра и 16 клапанов.

Двигатели ЗМЗ выпускаются Заволжским моторным заводом

Устанавливаются эти моторы на автомобили «Волга», «УАЗ», «ГАЗель», «Соболь». Семейство включает в себя моторы ЗМЗ-402, 405, 406, 409, 515 и ряд их специальных модификаций. У двигателей ЗМЗ есть свои плюсы:

Норма давления масла в двигателях ЗМЗ

Давление в смазочной системе измеряется только на хорошо прогретом двигателе, работающем на холостом ходу. Скорость вращения коленвала в момент измерения не должна превышать 900 оборотов в минуту. Вот какие нормы масляного давления считаются идеальными:

Здесь же следует отметить, что наивысшее давление в смазочной системе двигателя ЗМЗ теоретически может достигать 6.2 кгс/см², однако на практике этого почти никогда не происходит. Как только давление масла достигнет отметки в 5 кгс/см², в моторе открывается редукционный клапан и избыток масла уходит обратно к масляному насосу. Так что достичь критической отметки масло может только в одном случае: если редукционный клапан заклинило в закрытом положении, а такое случается крайне редко.

Доработка масляного насоса змз 406

добрый .кто как поднимал давление на этих моторах ?капиталку и всякую химию не предлагать.

А у них вро де бы датчик на распредвалах стоит? Если да, то на его показани нехер и смотреть, валы сливать могут.

Выкинул масляный радиатор — он на 1 единицу при хорошем прогреве давление понижает. Заделал сливное отверстие рядом с промвалом и немного пропилил пластину крепления промвала — ещё на 0,5 давление поднялось.

про промвал можно поподробнее ..про масленный в курсе буду на термоклапан собирать масленный!

А какое давление на этих моторах? У меня 402 . На прогретом ХХ 0.8, на оборотах 1.5-1.8 летом, с установленым волгоклапанном в такт маслорадиатора.

на моем змз 4062.10 на горячую на хх 1.5-1.7 атм с оборотами около 3 тыщ 2.7 где то на 10w-30 без радиатора! в рабочих хантер 409 хх 1 с оборотами 2.5-3 и патр 3 на хх с оборатами 3.5-3.7

Проверка масляного давления

Давление масла отображается на приборной панели автомобиля. Проблема в том, что доверять этим цифрам можно далеко не всегда, поскольку приборы тоже могут выйти из строя и начать давать неправильные показания. Очень часто бывает так, что давление масла — нормальное, а приборы показывают, что давления нет вовсе. По этой причине целесообразно просто осмотреть автомобиль. Вот как это делается:

Снижение давления масла происходит из-за утечки через картер

Если все вышеперечисленные меры результата не дали, и причина низкого давления не выявлена, остаётся последний способ: воспользоваться дополнительным манометром.

Дополнительный манометр вкручивается на место штатного датчика масла

Признаки снижения давления масла

Если давление масла в двигателе резко снизилось, не заметить этого невозможно. Вот основные признаки того, что с системой смазки мотора что-то не так:

Причины снижения давления масла и их устранение

Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
