Can индикатор температуры двигателя универсальный с функцией диагностики

Can индикатор температуры двигателя универсальный с функцией диагностики

Этот товар выбрали 5 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (0)

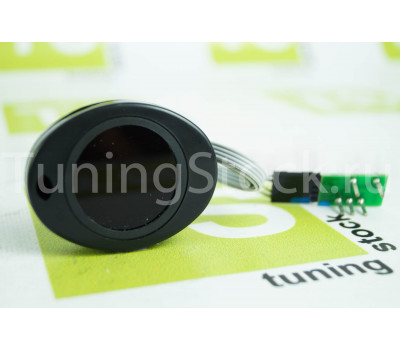

Цифровой индикатор температуры двигателя красный с функцией диагностики, под CAN шину на Лада Гранта, Калина 2, Приора с 2013 г.в., Икс Рей, Лада Веста

Предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же для отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Может применяться в автомобилях, оснащенных CAN шиной.

Принцип работы:
Индикатор температуры представляет собой микропроцессорное устройство, которое подключается к информационной CAN шине автомобиля. Индикатор периодически посылает в шину диагностический запрос температуры ОЖ и количества сохраненных кодов ошибок. Электронные блоки управления двигателем, трансмиссией и прочие выдают на этот запрос соответствующие данные. Микропроцессор принимает их и после обработки отображает на светодиодном индикаторе.

Технические характеристики:
Напряжение питания — 10-15 В;
Потребляемый ток — не более 50 мА;
Потребляемый ток в спящем режиме — не более 5 мА;
Цвет индикатора — красный;
Габаритные размеры — 55*43*14 мм.

Комплектация:
Индикатор температуры — 1шт.;
Инструкция — 1шт.;
Упаковка — 1шт.

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Цифровой индикатор температуры двигателя синий с функцией диагностики под CAN шину Гранта, Калина 2, Приора с 2013 года, Иксрей, Веста

  • Производитель Эланг
  • Доступность: В наличии. Быстрая отправка!
  • Длина: 19 см x Ширина: 11 см x Высота: 2 см
  • Вес: 0.05 кг
  • Артикул товара: 26474
    • При получении (наложенный платеж)
    • Банковскими картами онлайн
    • Электронными кошельками
    • По счету организации (без НДС)
    • Apple Pay | Samsung Pay
    • Почта России
    • СДЭК | ПЭК | Энергия
    • Деловые Линии
    • GTD (КИТ) | Байкал Сервис
    • ЖелДорЭкспедиция
    • Отправка от 1 дня
    • Доставка от 2 дней
    • Читать отзывы о магазине
    • Читать гарантии магазина

    Описание

    Отзывы (0)

    Предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же для отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Может применяться в автомобилях, оснащенных CAN шиной.

    Принцип работы:

    Индикатор температуры представляет собой микропроцессорное устройство, которое подключается к информационной CAN шине автомобиля. Индикатор периодически посылает в шину диагностический запрос температуры ОЖ и количества сохраненных кодов ошибок. Электронные блоки управления двигателем, трансмиссией и прочие выдают на этот запрос соответствующие данные. Микропроцессор принимает их и после обработки отображает на светодиодном индикаторе.

    Внимание! Данный цифровой индикатор не работает для Лада Веста CNG.

    Технические характеристики:

    • Напряжение питания — 10-15 В;
    • Потребляемый ток — не более 50 мА;
    • Потребляемый ток в спящем режиме — не более 5 мА;
    • Цвет индикатора — синий;
    • Габаритные размеры — 55*43*14 мм.
    Читать еще:  Шевроле авео какие масла в двигатель и коробку

    В комплект входят: 1 индикатор, 1 инструкция

    Применяемость:

    • Лада Веста SW универсал
    • Лада Веста седан (ВАЗ 2180)
    • Лада Гранта лифтбек (ВАЗ 2191)
    • Лада Гранта седан (ВАЗ 2190)
    • Лада Икс Рей
    • Лада Калина 2 универсал (ВАЗ 2194)
    • Лада Калина 2 хэтчбек (ВАЗ 2192)
    • Лада Приора 2 седан (ВАЗ 21704)
    • Лада Приора 2 хэтчбек (ВАЗ 21724)
    • Лада Приора седан (ВАЗ 2170)
    • Лада Приора универсал (ВАЗ 2171)
    • Лада Приора хэтчбек (ВАЗ 2172)

    Dijon Блог Индикатор температуры для Форя

    Как проверить датчик температуры охлаждающей жидкости своими руками

    Несмотря на надежность современных устройств, как и любой компонент автомобиля датчик имеет свойство приходить в неисправность. Даже незначительные перебои в работе датчика могут приводить к неблагоприятным последствиям. Поэтому возникает необходимость поддерживать работу анализатора на должном уровне. Значительно поврежденный датчик не подлежит восстановлению, а требует обязательной замены. Но перед этим, необходимо в обязательном порядке выявить причины неисправности. Для продуктивной проверки датчика, требуется наличие соответствующего оборудования. Диагностическое устройство способно определить код ошибки, тем самым вывив характер и причину неисправности. Поэтому для проверки датчика потребуется обратиться в специализированный сервис. После получения номера неисправности, можно продолжить работу самостоятельно.

    Если сброс ошибки не принес необходимого результата, требуется заменить неисправный датчик. Для этого, необходимо найти оригинальное устройство завода изготовителя. Использование аналогов, как правило, не приносит должного результата. При этом могут возникнуть сложности при его установке. Поэтому крайне не рекомендуется использовать иные анализаторы.

    Диагностика датчика

    Диагностику неисправного устройства можно провести самостоятельно путем визуального осмотра. В ходе такого обследования можно выявить характерные неисправности, такие как: утечку охладительной смеси, нарушение структуры анализатора путем механического воздействия, образование коррозии на держателях.

    Конечно, такие неполадки не требуют замены самого датчика, но в значительной мере могут повлиять на работоспособность устройства. После визуального осмотра, необходимо провести анализ напряжения и сопротивления элемента. Для этого, необходимо воспользоваться электроизмерительным прибором. Полученные значения, сравниваются с указанными в комплектующей инструкции.

    Полная проверка элемента, поможет успешно выявить причины неисправности, и принять меры к их устранению.

    Как правило, причинами утраты функции датчика являются:

    • Неправильная работа вентилятора охлаждение или нарушение функции термостата.
    • Нарушение герметичности проводников.
    • Потеря напряжения.

    Определить причину неисправности можно только после проведения качественной диагностики. Замена устройства производится только при достаточном сливе охлаждающей жидкости. При смене, датчик должен находиться выше уровня рабочей смеси.

    Основные функции датчика температуры охлаждающей жидкости.

    Благодаря функции анализатора охлаждающей жидкости, электронная система управления выполняет следующие функции:

    — Установка правильного угла зажигания. Получая сигнал анализатора, система корректирует запаздывание и опережение зажигания. Корректно выставленное зажигание, в значительной мере снижает показатель отработанных газов и способствует меньшему потреблению топливной смеси. Помимо этого, правильный угол зажигания благоприятно влияет на продуктивность работы двигателя автомобиля.

    — Насыщение топливной смеси на транспортных средствах с системой впрыска. После того как блок получает информацию от анализатора о низкой температуре движка, он продлевает воздействие на форсунки. Таким образом, настраивается работа мотора на холостом ходу и обеспечивается отсутствие посторонних колебаний при нагреве двигательной системы. В случае если блок получает сигнал о перегреве, насыщенность рабочей смеси снижается до необходимого уровня для поддержания должного расхода топливной смеси и снижения уровня выхлопных газов. Если функция анализатора нарушена, электронный блок управления не имеет возможности контролировать состояние рабочих систем автомобиля. В таком случае происходит неправильное обогащение смеси и сбивается правильная работа важнейшей системы транспортного средства.

    — Определение и корректировка характеристик горючего состава при закрытом или свободном контуре. В случае неправильной работы устройства, блок никак не отвечает на информацию кислородного анализатора и его работа нарушается в большей мере.

    Помимо этого, термический анализатор имеет важную роль для функционирования коленчатого вала, вентиляции фильтра и настройки холостого хода автомобиля

    Еще одной важной функцией устройства, является отключение гидравлического трансформатора коробки передач в случае перегрева

    Датчик температуры охлаждающей жидкости ДТОЖ устройство, принцип работы

    Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

    Устройство и принцип работы датчика температуры охлаждающей жидкости

    «Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

    В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

    Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

    На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

    Где находится датчик температуры охлаждающей жидкости

    Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

    Читать еще:  Устройство и работа топливоподкачивающего насоса дизельного двигателя

    Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

    Признаки неисправности ДТОЖ

    Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

    • проблемы с запуском двигателя в холодную погоду,
    • плохой выхлоп на холодном двигателе,
    • повышенный расход топлива и т.д.

    Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

    Проверка датчика температуры охлаждающей жидкости

    Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

    Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

    Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
    4800 — 66004,00 — 4,50
    1040003,75-4,00
    202200 — 28003,00 — 3,50
    3013003,25
    401000-12002,50 — 3,00
    5010002,5
    608002,00-2,50
    80270 — 3801,00-1,30
    1100,5
    разрыв цепи5,0 ±0,1
    замыкание на «землю»

    Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

    Температура ОЖ (°С)Сопротивление (Ом)Напряжение (В)
    254-266
    20283-2970,6 — 0,8
    80383-3971,0-1,2
    разрыв цепи5,0 ±0,1
    замыкание на «землю»

    Подведем итоги

    Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию). Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

    При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

    Двигатель сначала прогревается до средних температур, затем можно взяться за патрубок радиатора. Когда он станет горячим, это укажет на открытие термостата. При этом на индикаторе также должна быть отображена заявленная температура открытия термостата, то есть все те же 85 градусов (с поправкой на погрешность). Также среди плюсов следует выделить возможность точного мониторинга температуры не только горячего, но и холодного мотора.

    Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления

    Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора

    Цифровой измеритель температуры охлаждающей жидкости авто. Универсальный индикатор температуры двигателя с функцией диагностики

    Варианты доставки товара

    Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата».

    Посылка Почтой России

    Доступные способы оплаты:

    • Наложенный платеж (оплата при получении)
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Отправка по всей России. Срок доставки — от 5 до 12 дней.

    Посылка Почтой России 1 класс

    Доступные способы оплаты:

    • Наложенный платеж (оплата при получении)
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

    Экспресс-посылка EMS

    Доступные способы оплаты:

    • Наложенный платеж (оплата при получении)
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

    Транспортные компании

    Доступные способы оплаты:

    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

    Курьерская доставка по г. Тольятти

    Доступные способы оплаты:

    • Наличными при получении
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Срок доставки от 1 до 12 часов.

    Самовывоз с нашего склада

    Доступные способы оплаты:

    • Наличными при получении
    • Кредит, рассрочка
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Время забора должно совпадать с режимом работы магазина.

    Варианты доставки товара

    Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата».

    Посылка Почтой России

    Доступные способы оплаты:

    • Наложенный платеж (оплата при получении)
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Отправка по всей России. Срок доставки — от 5 до 12 дней.

    Читать еще:  Вездеход на гусеницах своими руками с двигателем лифан

    Посылка Почтой России 1 класс

    Доступные способы оплаты:

    • Наложенный платеж (оплата при получении)
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

    Экспресс-посылка EMS

    Доступные способы оплаты:

    • Наложенный платеж (оплата при получении)
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

    Транспортные компании

    Доступные способы оплаты:

    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

    Курьерская доставка по г. Тольятти

    Доступные способы оплаты:

    • Наличными при получении
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Срок доставки от 1 до 12 часов.

    Самовывоз с нашего склада

    Доступные способы оплаты:

    • Наличными при получении
    • Кредит, рассрочка
    • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
    • Яндекс.Деньги
    • QIWI
    • ROBOKASSA

    Время забора должно совпадать с режимом работы магазина.

    Универсальный индикатор температуры двигателя с функцией диагностики

    Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

    ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    ПараметрЗначение
    Напряжение питания, В10. 15
    Потребляемый ток, не более, мА50
    Цвет индикаторакрасный
    Габаритные размеры, мм55*43*14

    ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

    ГРАНТА, КАЛИНА 2, ПРИОРА с 2013г

    ПРИОРА 2, XRAY, Vesta с 2020 по 2020г.

    COROLLA c 2006, RAV4 c 2013г

    МАРКАМОДЕЛЬ
    ЛАДА
    CHEVROLETCOBALT, AVEO T300
    FORDFOCUS 2
    KIARIO 3, Sportage 3 поколение, CERATO 2
    RENAULTLOGAN 2, SANDERO 2, MASTER III, DUSTER с 2020г, CAPTUR
    SUBARUXV, FORESTER с 2011г, OUTBACK c 2007г.
    TOYOTA
    NISSANTERRANO 3

    Список автомобилей будет увеличиваться по мере проведения испытаний.

    ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG.

    СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

    Температура охлаждающей жидкости отображается на индикаторе в течении нескольких секунд после включения зажигания. Индикатор периодически посылает запрос в CAN шину и обновляет показания температуры.

    Диагностика двигателя и коробки происходит при включении зажигания, на индикаторе отображается количество сохраненных ошибок в формате EXX, где XX количество ошибок. Далее бегущей строкой отображаются коды ошибок. Код состоит и пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. После отображения всех ошибок индикатор покажет температуру двигателя.

    Чтобы стереть коды из памяти блоков автомобиля необходимо выключить зажигание, затем нажать педаль акселератора до максимума, включить зажигание и дождаться появления уведомления о стирании ошибок «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

    Индикатор температуры с функцией диагностики

    Только по предоплате Отправка данного товара возможна только по 100% предоплате

    Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор может применяться в автомобилях, оснащенных цифровой информационной шиной CAN.

    ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ. Индикатор температуры представляет собой микропроцессорное устройство, которое подключается к информационной шине CAN в автомобиле. Индикатор периодически посылает в шину диагностический запрос температуры ОЖ и количества сохраненных кодов ошибок. Электронные блоки управления двигателем, трансмиссией и другие, выдают на этот запрос соответствующие данные. Микропроцессор их принимает и после обработки отображает на светодиодном семисегментном индикаторе.

    МОНТАЖ И ПОДКЛЮЧЕНИЕ. Индикатор выполнен в пластиковом корпусе и имеет компактные размеры, что позволяет найти место для установки практически в любом автомобиле. Подключение индикатора производится при помощи разъема к диагностической колодке автомобиля. Внешний вид диагностической колодки и вариант подключения представлен на рисунках 2 и 3. Подключение рекомендуется производить при выключенном зажигании.

    ПОРЯДОК РАБОТЫ Включите зажигание. На индикаторе в течении четырех секунд появится значение температуры. Выключите зажигание. Индикатор в течении двух секунд погаснет. Если в электронных блоках управления автомобиля есть сохраненные коды неисправностей, тогда при включении зажигания на индикаторе появится количество сохраненных ошибок в формате «ЕХХ», где ХХ количество ошибок. А через пять секунд бегущей строкой начнут отображаться сами коды. После отображения последнего кода, индикатор покажет температуру. Для повторения индикации, выключите и включите зажигание. Код ошибки состоит из пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. Чтобы стереть коды из памяти контроллеров, выключите зажигание, нажмите педаль акселератора до максимума, включите зажигание, дождитесь появления надписи «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

    Универсальный индикатор температуры двигателя с функцией диагностики

    Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

    ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
